ШПУ на 2хКТ967А

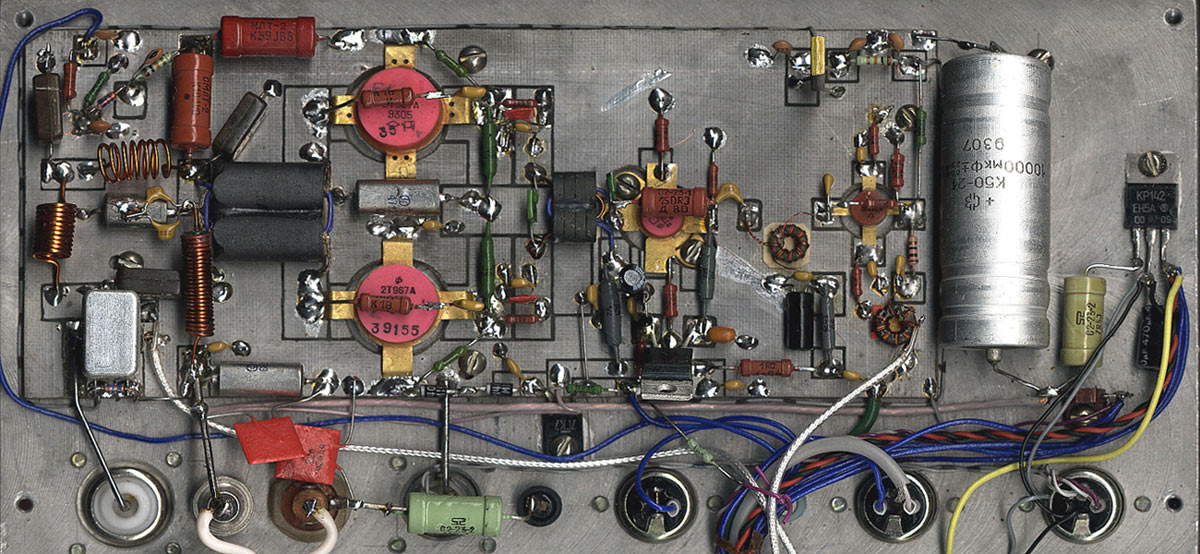

На фото – полностью вся задняя панель-радиатор трансивера. Такие ШПУ применялись чаще всего в версии трансивера "DN-2000". Справа виден RC фильтр и стабилизатор 5В для питания плат ГУНов и контроллера. Внизу 2-ух ваттный резистор – это питание вентилятора от БП компьютеров - дополнительного обдува радиатора. Стабилизатор тока покоя драйвера (КТ965А) выполнен на КТ819 – для “надёжности”. На входе ШПУ виден трансформатор на ферритовом кольце – это дополнительный понижающий трансформатор (4:1), который (за счёт дополнительного согласования первого каскада ШПУ со вторым каскадом на КТ610) позволяет выжать “крейсерскую” полную мощу от такой конфигурации (до 130-150Вт на низкочастотных диапазонах). Размер платы 170х75мм.

Широкополосный усилитель мощности

Как и в Портативной версии трансивера - это самый "нежный" блок с точки зрения заражённых стрелочной болезнью аматеров. Любители настройки выходных каскадов "по покраснению анодов ламп" - могут пропускать этот раздел. Построение транзисторных ШПУ рассчитано на действительно подготовленных в конструировании радиолюбителей. Как минимум - нужно отличать трансформаторы с "объёмным витком" от трансформаторов "биноклей". Описание может заинтересовать тех - у кого уже получались качественно и линейно работающие транзисторные усилители выходной мощностью не менее 20- 30Вт. Азы этой тематики следует черпать в ином источнике.

Схемотехника транзисторных широкополосных усилителей мощности отработана и если просмотреть схемы импортных трансиверов, как дешевых так и самых дорогих моделей, то различие в построении этих узлов минимальны, отличия только в наименовании транзисторов, номиналах деталей и незначительно в схеме. Если читатель знаком с предыдущей книжкой - описанием сетевого TRX, в котором применен ШПУ на КТ956А, то он может отметить минимальную разницу в построении таких каскадов. Так как трансивер предназначен для работы от источника питания напряжением 13,8В, то поиски были направлены на то, чтобы обеспечить требуемую мощность с минимальным завалом амплитудно-частотной характеристики в высокочастотной области и сохранением линейности при понижении напряжения питания до 11В. Выбор транзисторов отечественного производства для решения этой задачи очень мал. Если еще учесть, что стоимость их как правило выше, чем транзисторов предназначенных для работы от 24-28В и на радиорынках они довольно редко встречаются, то прежде чем браться за изготовление такого усилителя следует задуматься - а нужно ли прилагать героические усилия, чтобы зацикливаться на этих пресловутых, принятых во всем мире 13,8В?
