После повторения различных конструкций трансиверов, описанных в отечественной радиолюбительской литературе, этот вариант возник как «симбиоз» из отработанных и опробованных узлов. Основные его особенности — это применение синтезаторов и довольно мощного выходного каскада на транзисторах. В итоге получился аппарат с весьма неплохими характеристиками, достаточно удобный в работе.
Это «сетевой» трансивер, т.е. с внутренним блоком питания, питаемым от сетевого напряжения 220В. При разработке упор был сделан на аппарат для повседневной работы. Хотя со слов UA6LPQ он неплохо подходит и для DX работы, RV6AQ сравнивал с Р160 во время соревнований — отдал предпочтение трансиверу как более удобному из-за сервиса синтезатора. Опасения в надежности транзисторного выходного каскада оказались напрасны. При выходной мощности до 100Вт выдерживается практически любой КСВ. Во время демонстрации возможностей, можно спокойно давать полную выходную мощность на всех девяти диапазонах на какую-нибудь «веревку».
Практически все варианты трансивера проходили испытания у радиолюбителей городка Константиновск, что находится в Ростовской обл. Основной недостаток, отметил RU6MS — это отсутствие возможности работы от аккумуляторов, трансивер получается достаточно габаритный и тяжелый и для любителей путешествий не подходит. Довольно длительные сравнения со своим Р399А проводил RK6LB, вывод — трансивер выигрывает в «динамике».

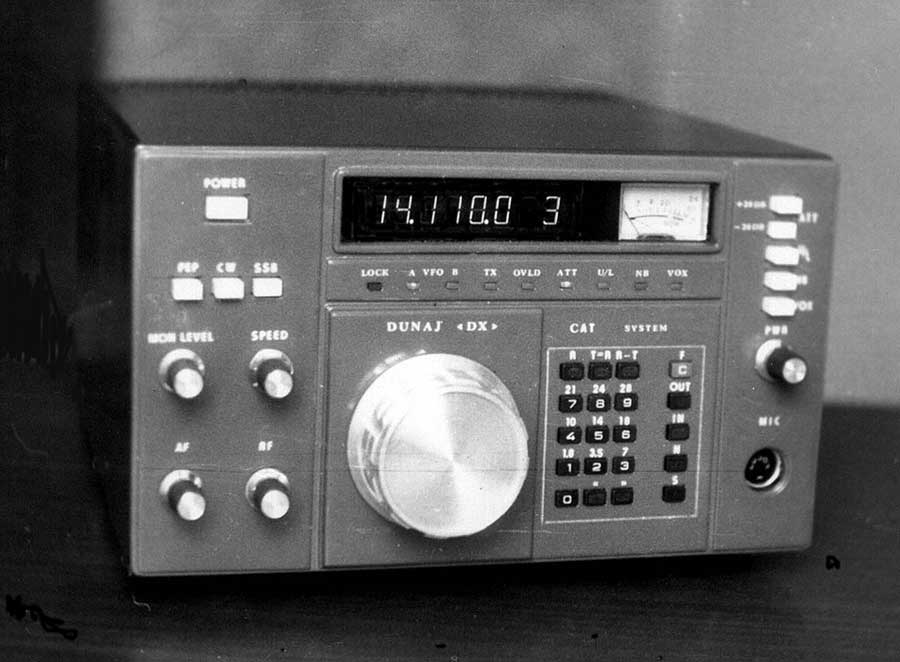

Фото трансивера в малогабаритном корпусе:

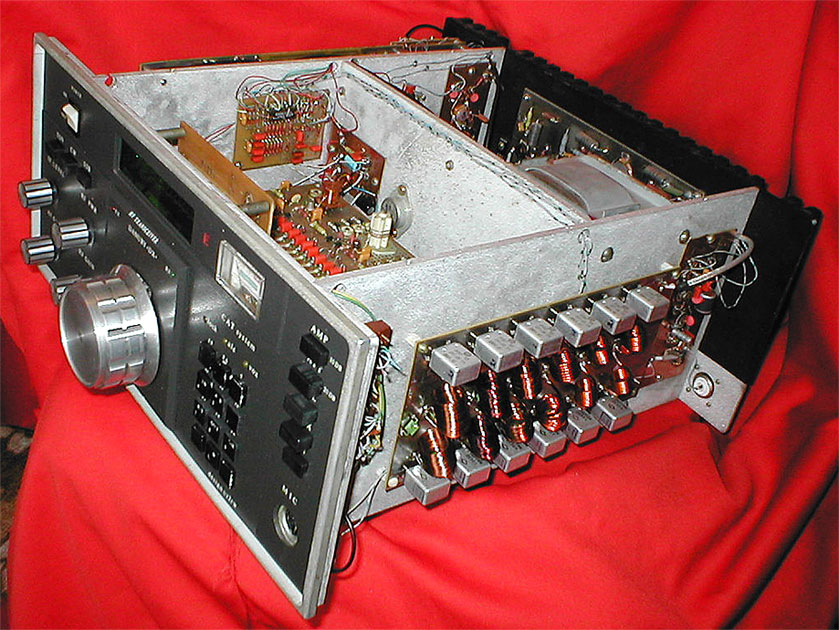

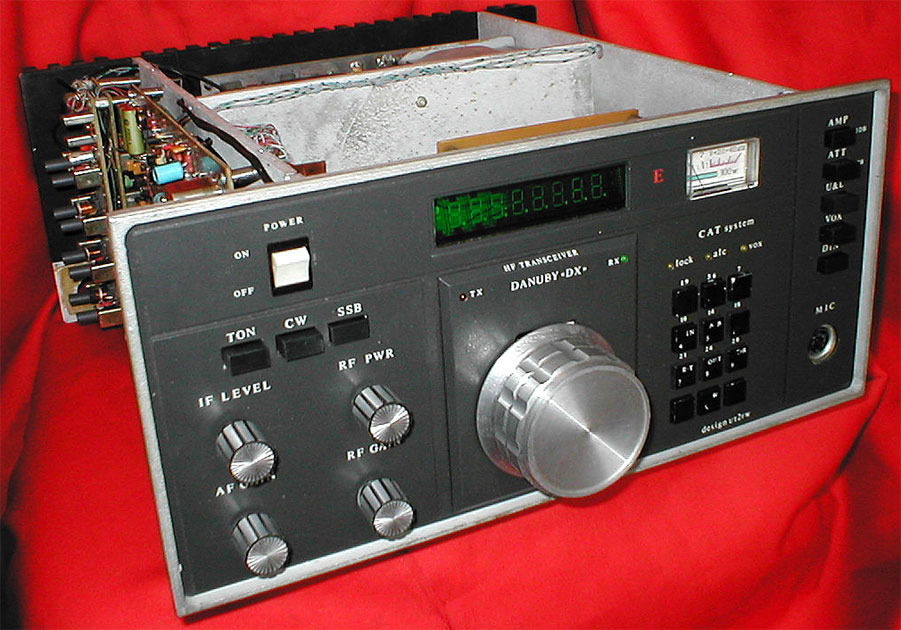

Фото трансивера в обычном корпусе:
Габариты трансивера 160х340х340мм. Первый вариант был выполнен в малогабаритном корпусе, но опыт эксплуатации показал тяжелый тепловой режим выходного каскада при мощности в 100Вт. Ее приходилось понижать до
Компоновка трансивера.

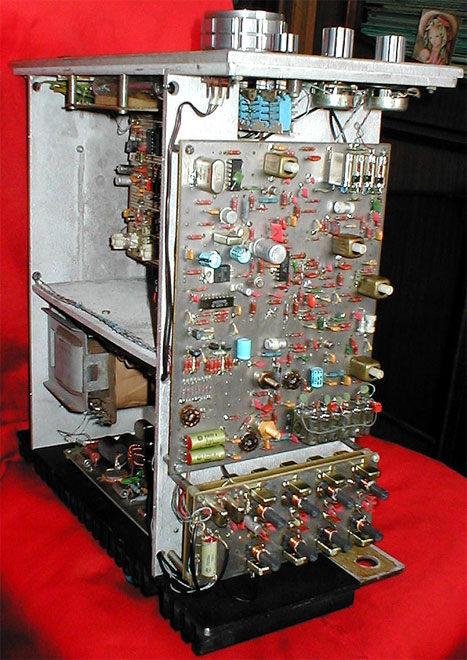

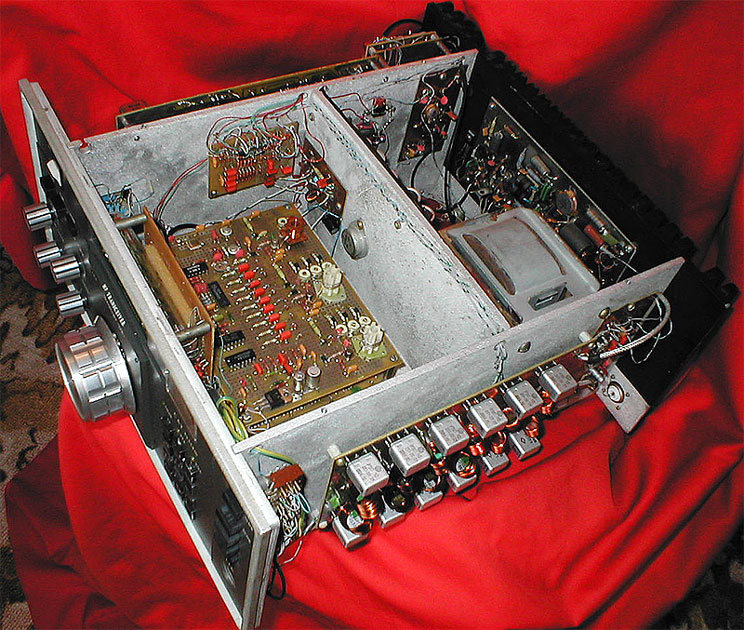

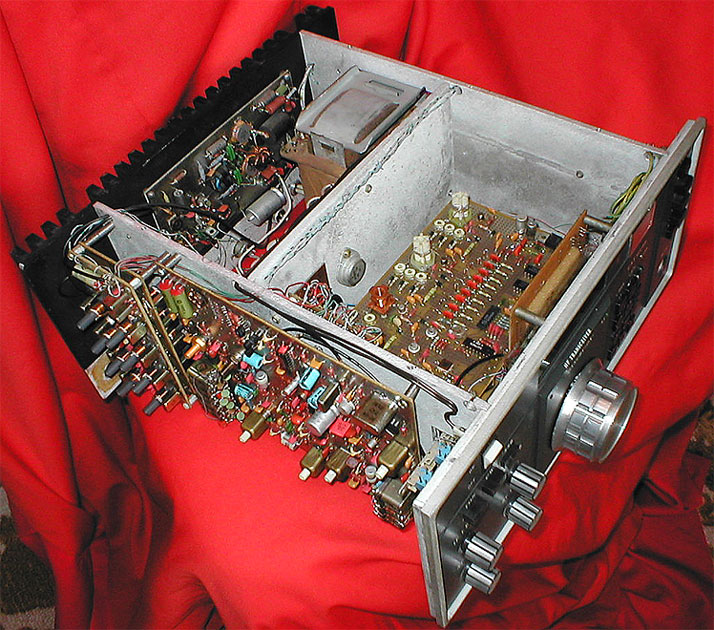

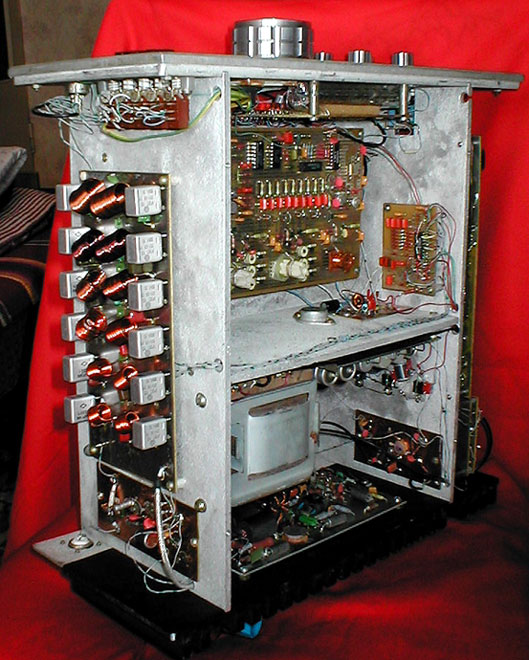

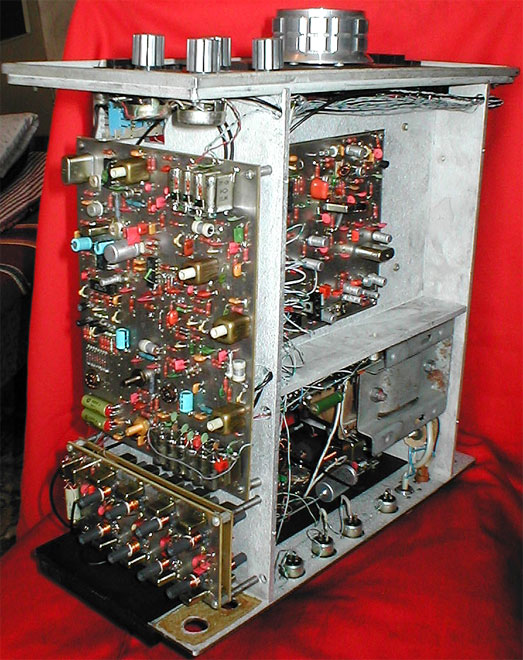

Две продольные перегородки 155х315мм стягивают переднюю и заднюю панели. Задняя панель состоит из фрезерованного радиатора 340х120мм и панели разъёмов 340х40мм. Продольные перегородки стянуты перегородкой, отделяющей выходной каскад с блоком питания от отсека синтезатора, ее размер 225х155мм, установлена на расстоянии 140мм от задней панели. Отсек, в котором находится синтезатор, поделен на два уровня, сверху расположен синтезатор, а снизу плата формирователя SSB, CW и автоматики и плата CW ключа, высота нижнего отсека 40мм от дна. Здесь перегородка (шасси) 225х150мм. Если смотреть спереди, в левой нише, образованной продольной перегородкой и боковой стенкой (б5мм) расположена основная плата и одна над другой две платы ДПФов. В правой нише между продольной перегородкой и боковой стенкой (40мм) расположены платы ФНЧ и КСВ-метра с узлом ALC. Силовой трансформатор (ТС-180 от старых телевизоров) устанавливается вертикально справа на перегородке, соединяющей продольные перегородки. Слева на этой же перегородке плата выпрямителей блока питания. В этом же отсеке на левой продольной перегородке расположены стабилизаторы напряжений питания. Плата дешифратора с ключами в отсеке синтезатора. Изнутри к передней панели крепится плата индикации синтезатора.
