В нескольких экземплярах трансиверов прошли испытания различ­ные полосовые фильтры. В итоге применено компромиссное решение - двухконтурные фильтры на каркасах от современных телевизоров диаметром 7,5мм. По своим параметрам это конечно, не самый лучший вариант, но с задачей селекции по зеркальным и побочным каналам они вполне справляются. Полосовые фильтры выполнены на двух раздельных платах. На одной плате расположены полосовые фильтры диапазонов 160-20м и аттенюатор на К1,К2.

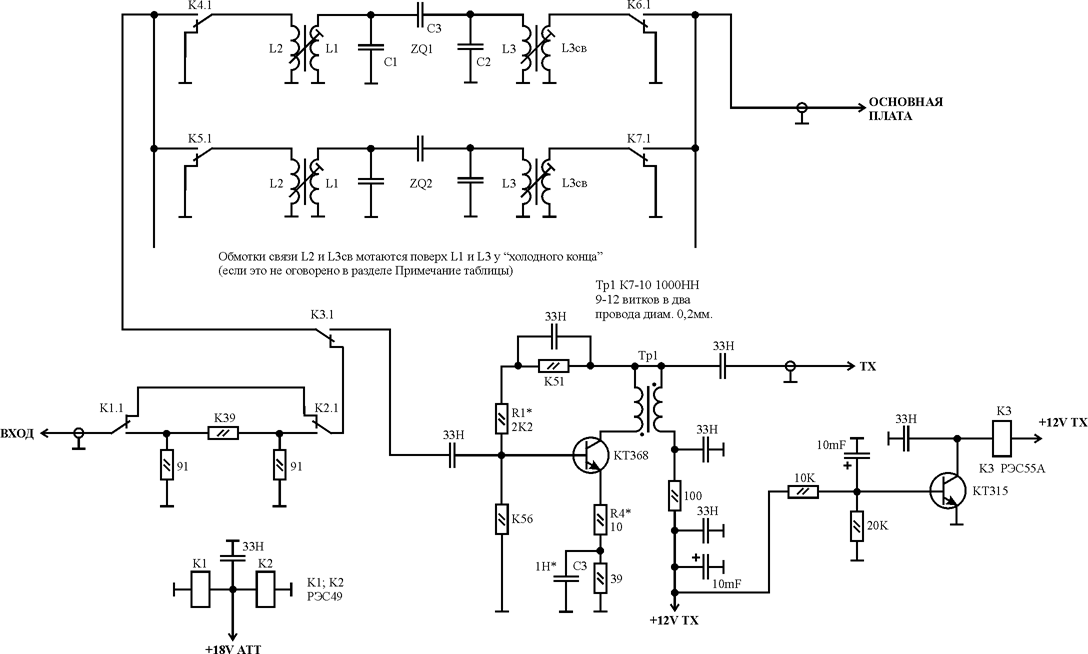

• Схема ДПФов и первого каскада УМа.

На второй плате полосовые фильтры диапазонов 16-10м и первый каскад передатчика. В качестве VT1 можно применять КТ368,399,355,325. Транзистор используется в классе А. В качестве нагрузки широкополосный трансформатор на ферритовом кольце (К10-7; 600-2000НН; 10-7 витков в два провода d=0,16-0,25мм.). Амплитудно-частотная характеристика формируется элементами R4, С3. Ток покоя выставляется при помощи R1 близкий к максимальному (20-25мА).
