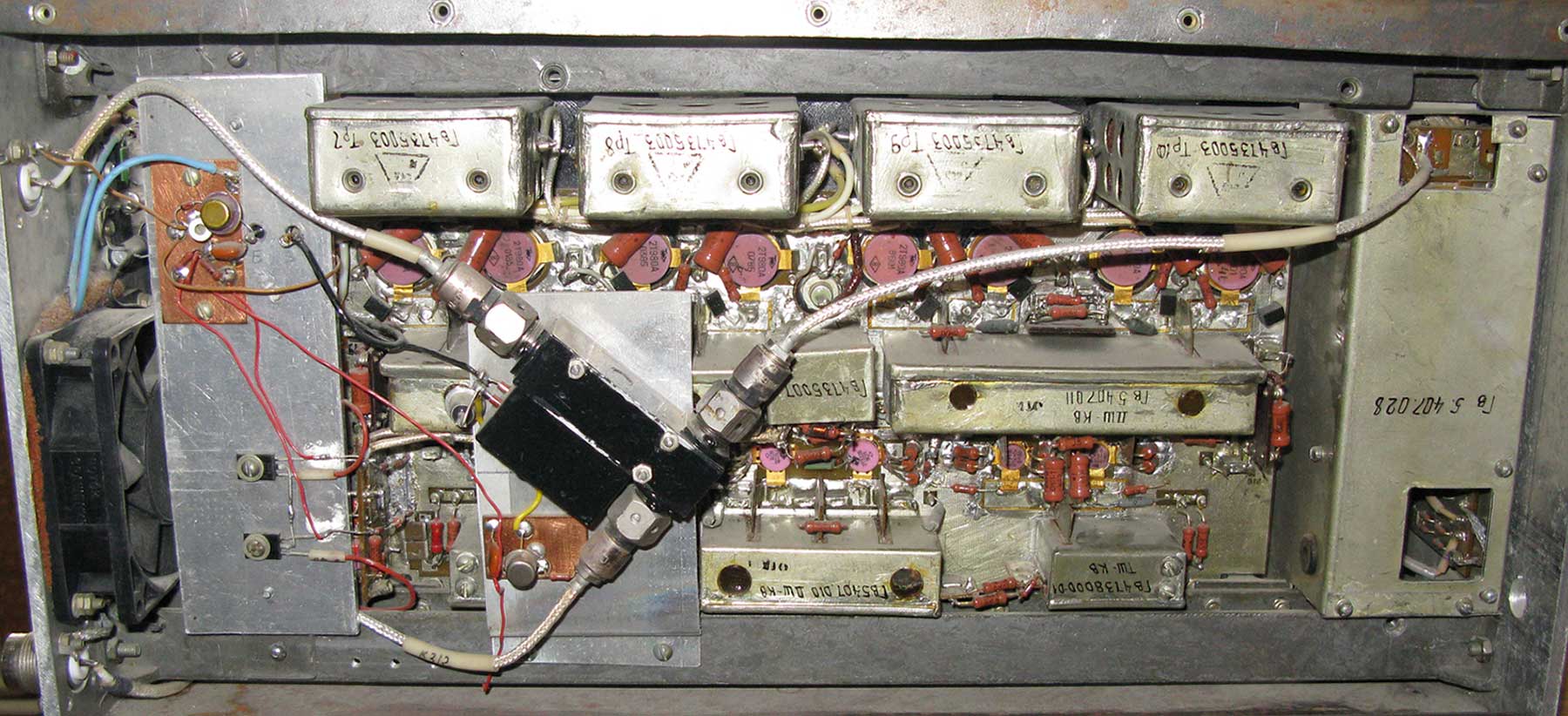

Усилители
Все обсуждения проекта «Усилители» ведутся в специальном разделе форума

This device ATT-DN-B10 is a further development of the board DN-B10. The detailed description of the board DN-B10 you can see by the link => http://www.ut2fw.com/node/469
The device ATT-DN-B10 includes such functions:
1. Automatic Band Decoder (10 bands, controls LPF filters)
2. Sequencer (controls RX-TX relay, BIAS, voltage +12V TX)
3. Controls input attenuators relays
4. Controls protection input amplifier
5. Controls ALC for transceiver
6. Controls change power external amplifier
7. Works complete with DN-AUTO, see link => http://www.ut2fw.com/node/470
8. The connection from the computer to change the settings ATT-DN-B10

The device DN-AUTO performs management functions of the Solid State amplifier.

DN-AUTO includes:

The DN-AUTO CPU board (can run independently) –
1. The Band Decoder for 10 bands (10 decoded bands from 160m to 6m including WARC).
It can get the controlling from: Kenwood (RS-232), YAESU (4-bit code), ICOM (CI-V or voltage output TRSVR) and universal decoder ATT-DN-B10.
2. Connection with computer via RS-232.
3. The control output of 10 bands.
4. The control output of 7 bands. Combined 30-20m, 17-15m and 12-10m.
5. Control ANT-A <> ANT-B (switching of two connectors for antennas).

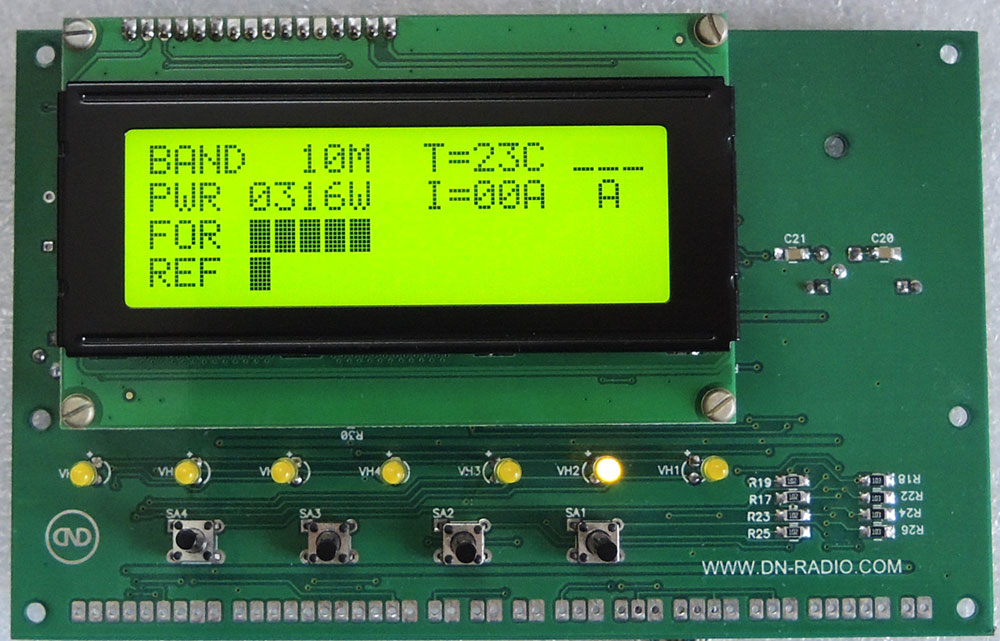

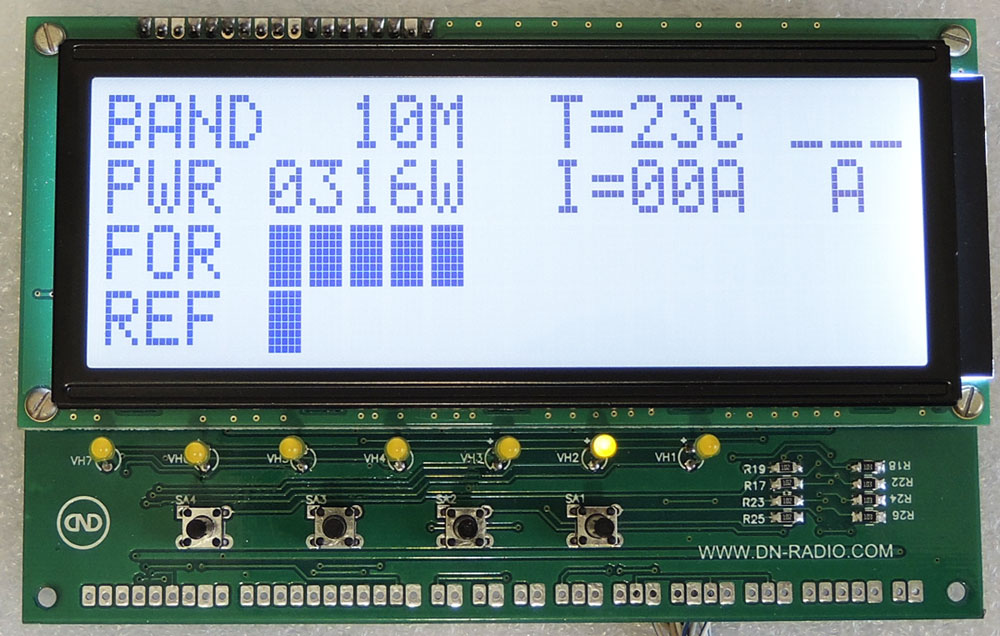

6. Graphic information output on the LCD WH2004L or WH2004A.

LCD WH2004L   LCD WH2004A

Автоматический Band Decoder/Sequencer  DN-B10 (rev. 2015)

Главная задача при изготовлении мощного усилителя – это обеспечение его высокой надежности. Если тщательно не продумать защиты в усилителе, авария может случиться в любой неподходящий момент. Все переключения в усилителе должны быть связаны между собой и происходить по единому алгоритму. Алгоритм исполнения функций обязан учитывать как особенности построения усилителя, так и специфику HAM Radio применения. Немаловажное требование к HAM технике – невысокая стоимость. Band Decoder/Sequencer DN-B10 разработан с учётом этих требований.

  Автоматический Band Decoder/Sequencer  DN-B10  Автоматический Band Decoder/Sequencer  DN-B10

         Анонс по транзисторному усилителю DN-600.

Внимание интересующимся усилителем. С 2013г усилитель переведен на оригинальные транзисторы компании STMicroelectronics, USA - SD4933. Это в два раза более мощные транзисторы в сравнении с MRF150 (300Вт против 150Вт) и главная "фишка" SD4933 в том, что завод изготовитель гарантирует исправность транзистора при рассогласовании с нагрузкой 20:1.
Подробности о SD4933 можно скачать с сайта их производителя, по ссылке => ССЫЛКА
Выходная мощность усилителя на диапазонах до 24МГц более 700Вт. Максимальная до 900Вт на диапазонах 40-20м.
Подробности по усилителю в этой комплектации можно почитать в форуме по ссылке => ССЫЛКА
Усилитель не производится. Информация предназанчена только для любителей попаять.

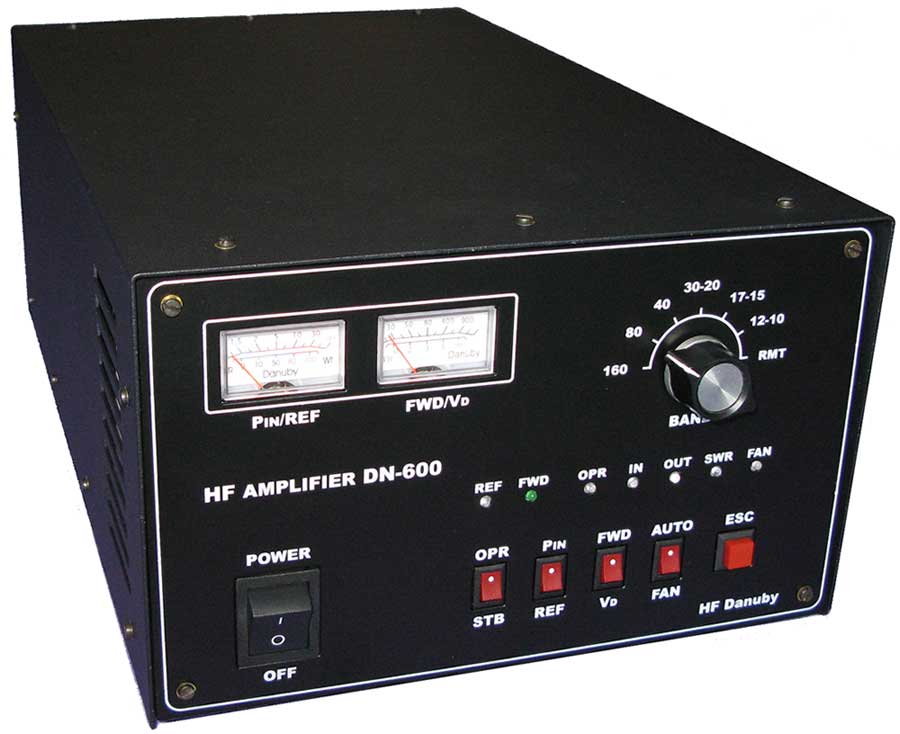

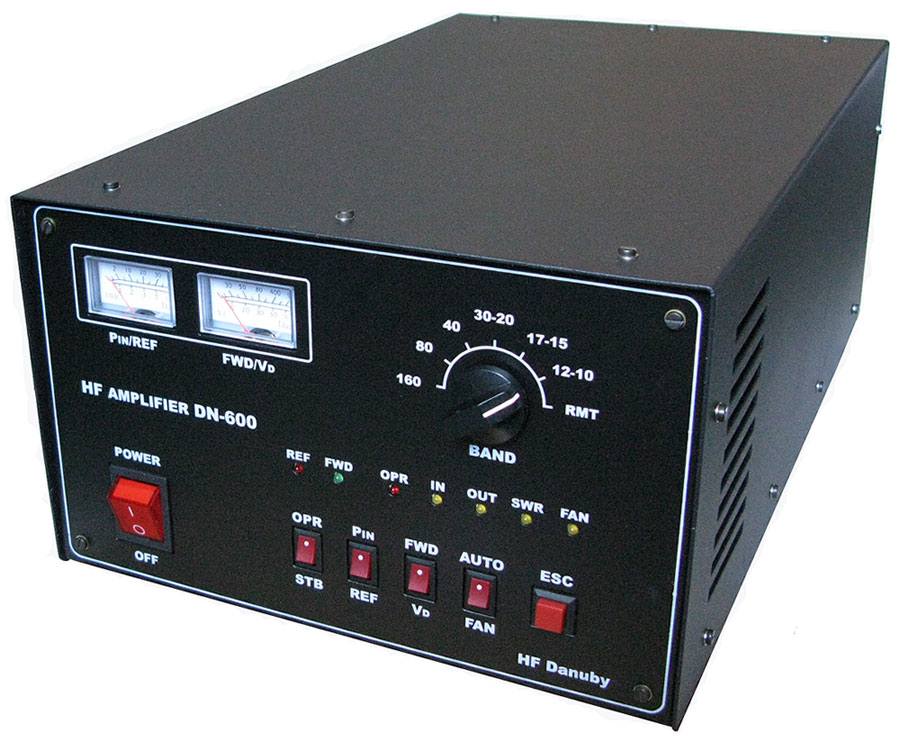

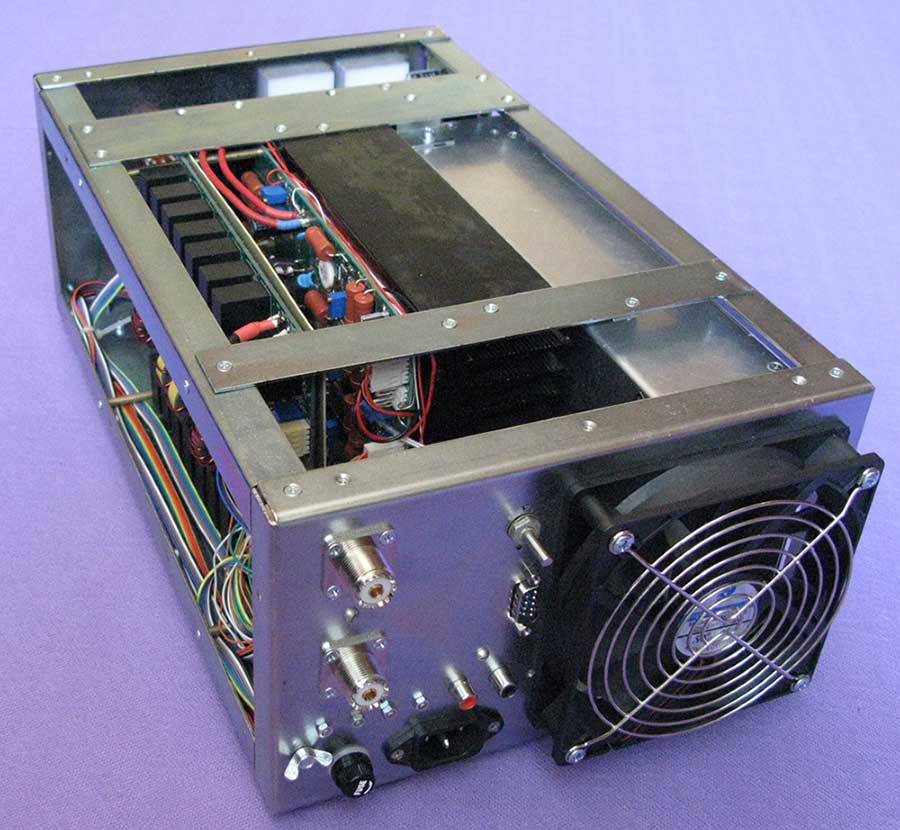

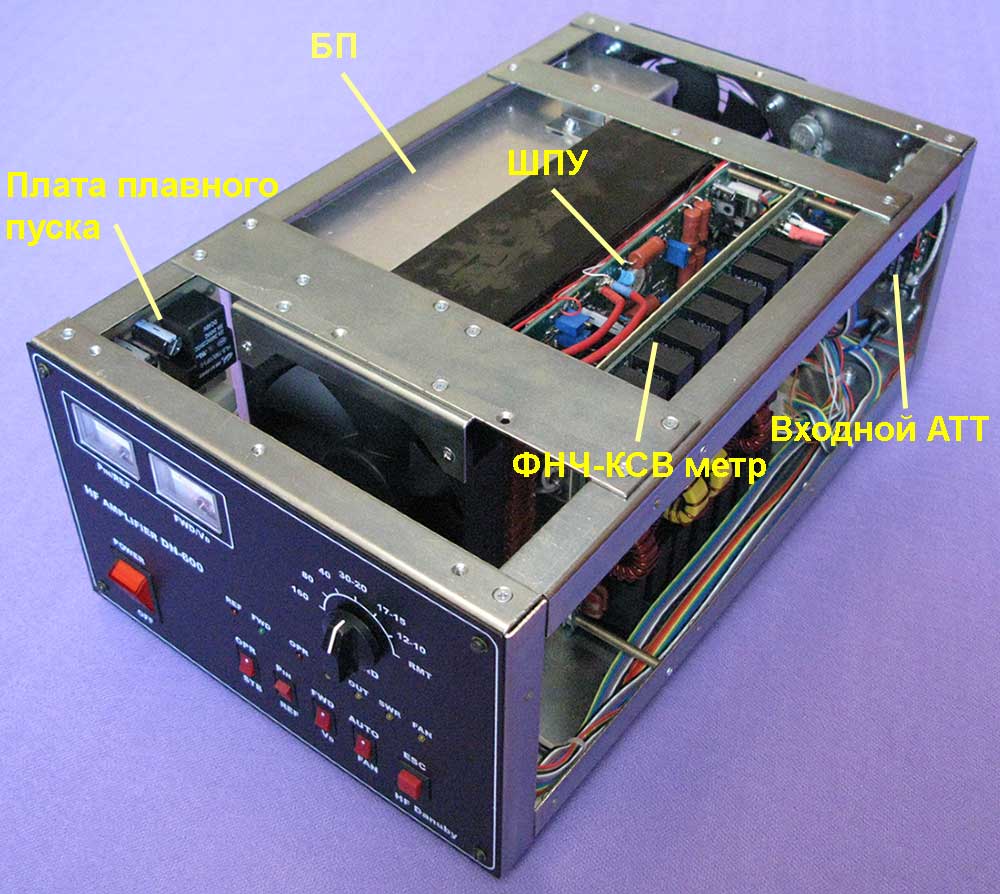

Мощный транзисторный линейный усилитель DN-600      Усилитель DN-600     Внутреннее содержание усилителя DN-600     Усилитель DN-600 вид сзади

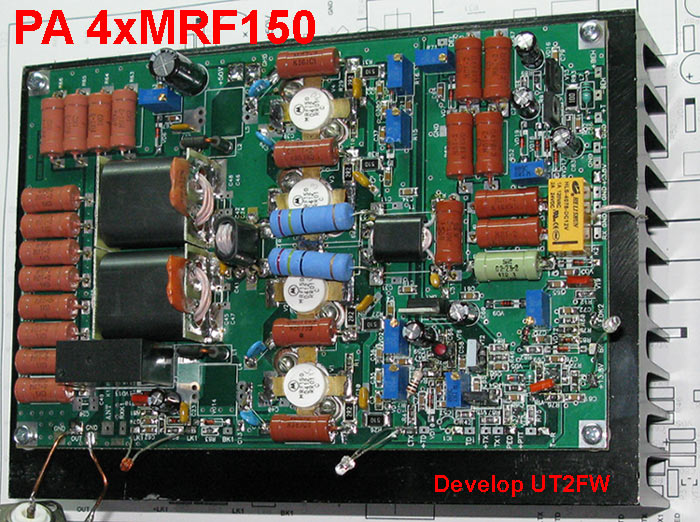

Выходная мощность 600Вт PEP/SSB и 500 Вт в режиме CW при мощности раскачки 50-70 Вт. Входное-выходное сопротивление 50Ом. КСВ по входу не превышает 1,15 в диапазоне 1,5-30МГц. Питание 220В. Разъёмы UHF SO-239. Система ALC (регулятор на задней панели). Возможность внешнего управления переключением диапазонных ФНЧ (разъём COM на задней панели). Стрелочные приборы показывают входную-выходную мощности, КСВ, напряжение питания транзисторов (50В). В ШПУ применены 4шт транзистора MRF150 (Рном=150Вт, 30МГц). Светодиодные индикаторы индицируют: «отражённую-прямую» - REF-FWD, режим ТХ - OPR, перегрузка по входу - IN, перегрузка по выходу – OUT, превышение КСВ – SWR, режим усиленного обдува – FAN. В усилителе два вентилятора. Частота вращения лопастей увеличивается плавно, в зависимости от температуры радиатора. При работе в тесте («цифре») есть возможность принудительной максимальной «продувки» - кнопка AUTO-FAN. Усилитель отключается при: 1.Превышении температуры радиатора выше 80 градусов; 2.При превышении уровня входной мощности выше 90Вт; 3.При обрыве нагрузки, в том числе и неисправности (или неправильного включения) ФНЧ; 4.При превышении КСВ более 3. Для полной раскачки усилителю достаточно 12Вт, поэтому на его входе установлены последовательно два АТТ. Входной АТТ выполнен на мощных (30Вт) безындукционных резисторах. Он имеет свою систему защиты, которая сработает при превышении входной мощности 90Вт. На плате ШПУ установлен второй АТТ. Его система защиты сработает при превышении входной мощности выше 30Вт. В случае надобности можно входной АТТ исключить – усилителю будет достаточно для раскачки всего 20-25Вт. На плате ФНЧ расположен «классический» КСВ-метр. Его система «автоматики» настроена на отключение усилителя при превышении КСВ=3. При разработке усилителя учитывался наш славянский менталитет - т.е. нежелание читать мануалы и подверженность «стрелочной болезни». Поэтому все защиты с «защёлкой», т.е. если сработала какая-либо из защит – усилитель отключается и блокируется. Чтобы его перевести в рабочее положение – нужно нажать кнопку ESC.

Практически готов "мануал" оператора. Скачать мануал можно по ссылке => СКАЧАТЬ    Для любителей "кино" - можно поглазеть видео, как отрабатывают защиты по входу и выходу усилителя - видео выложено на YouTube по ссылке => СМОТРЕТЬ

Выражаю признательность Александру RN6LW и Константину UX0CX за оперативную помощь в редактировании текста мануала. В случае, если кому-то удастся обнаружить опечатки или неточности в тексте - прошу сообщить о них на Е-майл или в форум.

Вниманию интересующихся техническими характеристиками и вопросами различной комплектации усилителя - все обсуждения техники, схемотехники, характеристик, версий усилителя и т.д. происходит на страницах форума, см. по ссылке => ФОРУМ. Убедительная просьба не задавать технических вопросов по Е-майл, а размещать их на страницах топика форума.

Внимание интересующихся темой малосигнального входа усилителя - т.е. когда в наличии трансивер с маломощным выходом (не более 10Вт). Пожалуйста - ознакомьтесь с подробностями в тему возможности раскачки DN-600 от 2-3В в форуме по ссылке => ФОРУМ  прежде, чем задавать вопросы.

Информация по усилителю из "Руководства пользователя" - читать далее" =>

Тестовая страничка. Строим ламповый усилитель. На этой страничке будет выкладываться итоговая информация по построению узлов лампового усилка. Последовательное и текущее словоблудие в эту тему можно, как просто поглазеть, так и вставить свои "пять копеек", в разделе форума - жмём левым мышем на ссылку => http://forum.ut2fw.ru/viewtopic.php?f=4&t=51

Началось построение усилка с поиска качественной комплектации, т.к. как говорится в известной пословице - из "чего-то" конфетку не сделать... А чтобы получилась "конфетка", вот, подобную комплектацию следует использовать для построения усилителя -

Антенный КПЕ Анодный КПЕ Реле

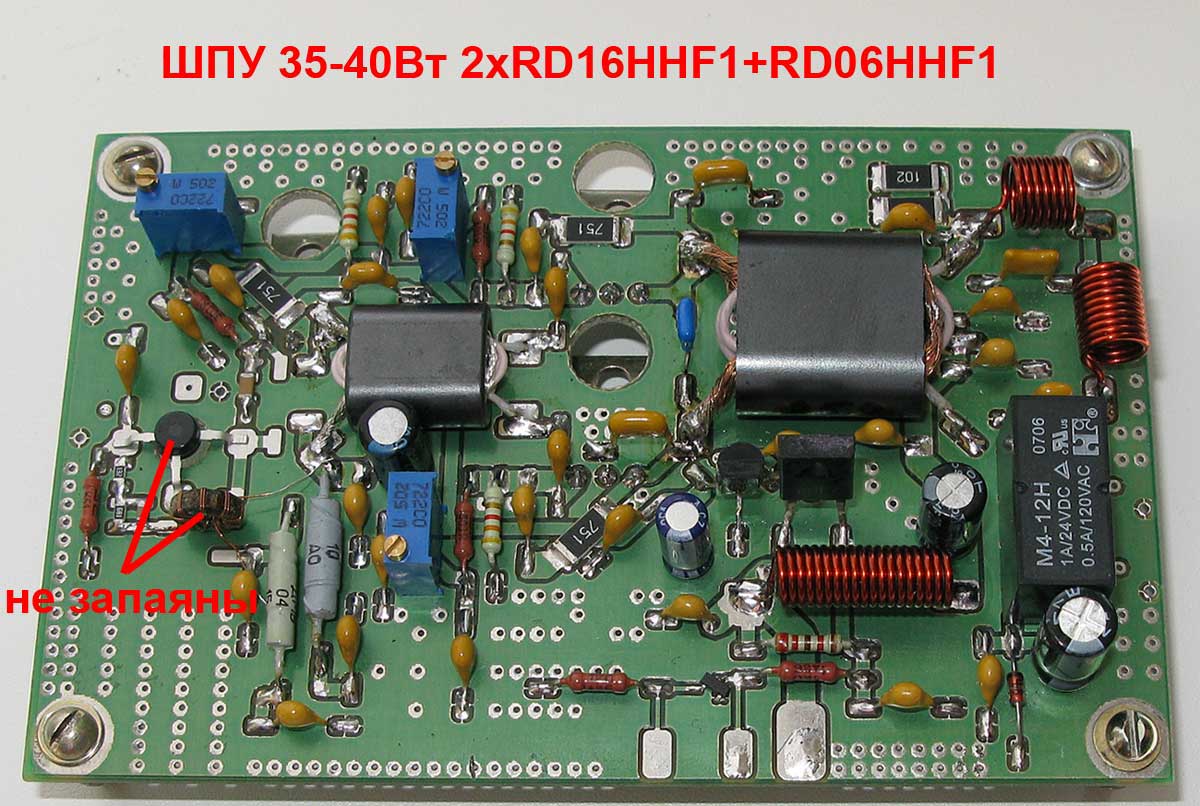

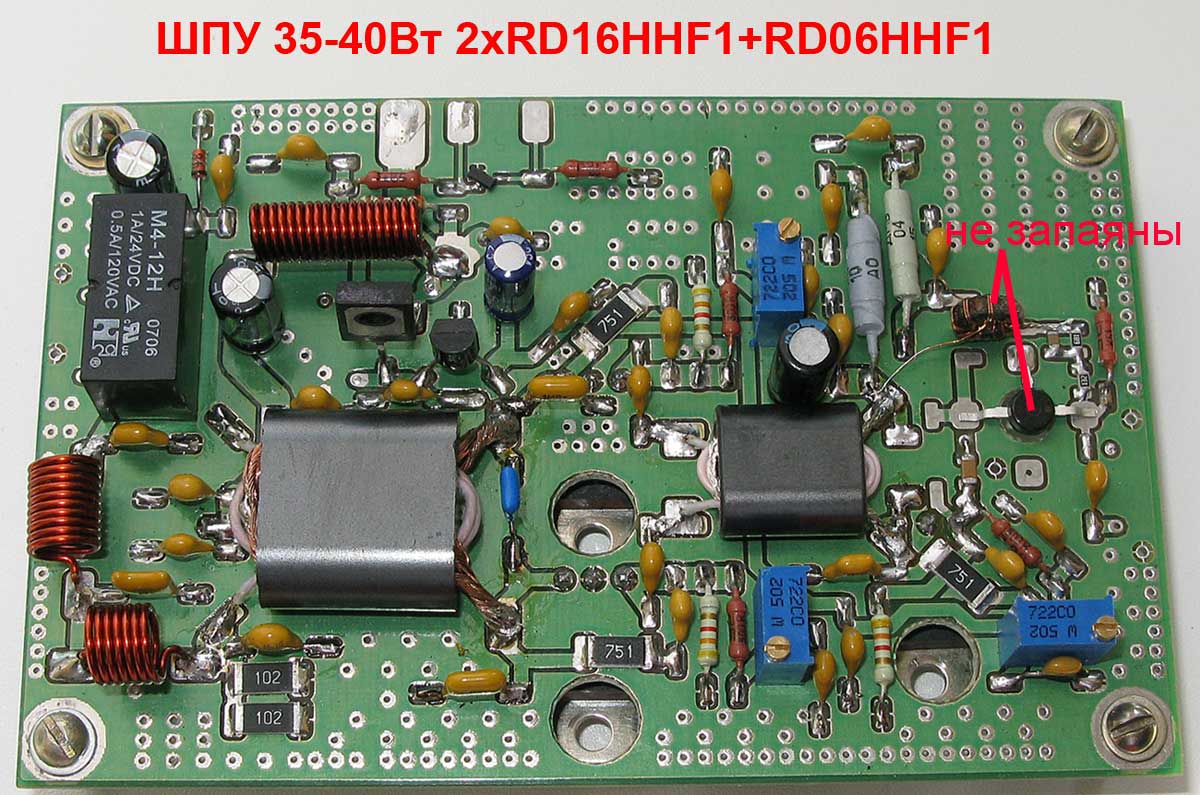

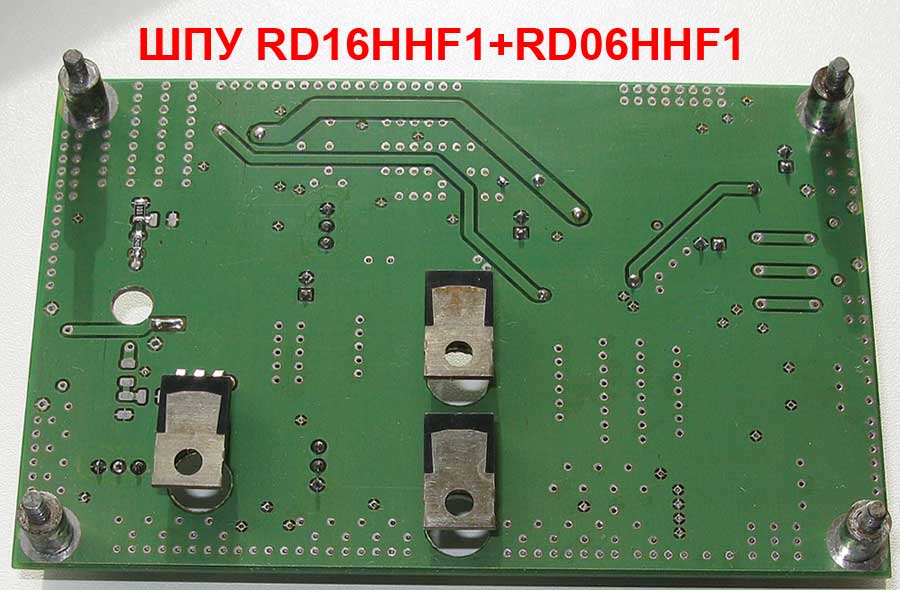

Широкополосный усилитель выходной мощностью до 100Вт. ШПУ разрабатывался как "умощнитель" для 1Вт-ной версии SDR. Применены новые полевые транзисторы от Mitsubishi - выходные транзисторы - пара RD70HHF1, в драйвере пара RD16HHF1. Предложение для самоделкопаяльщиков ниже крание справа две картинки.

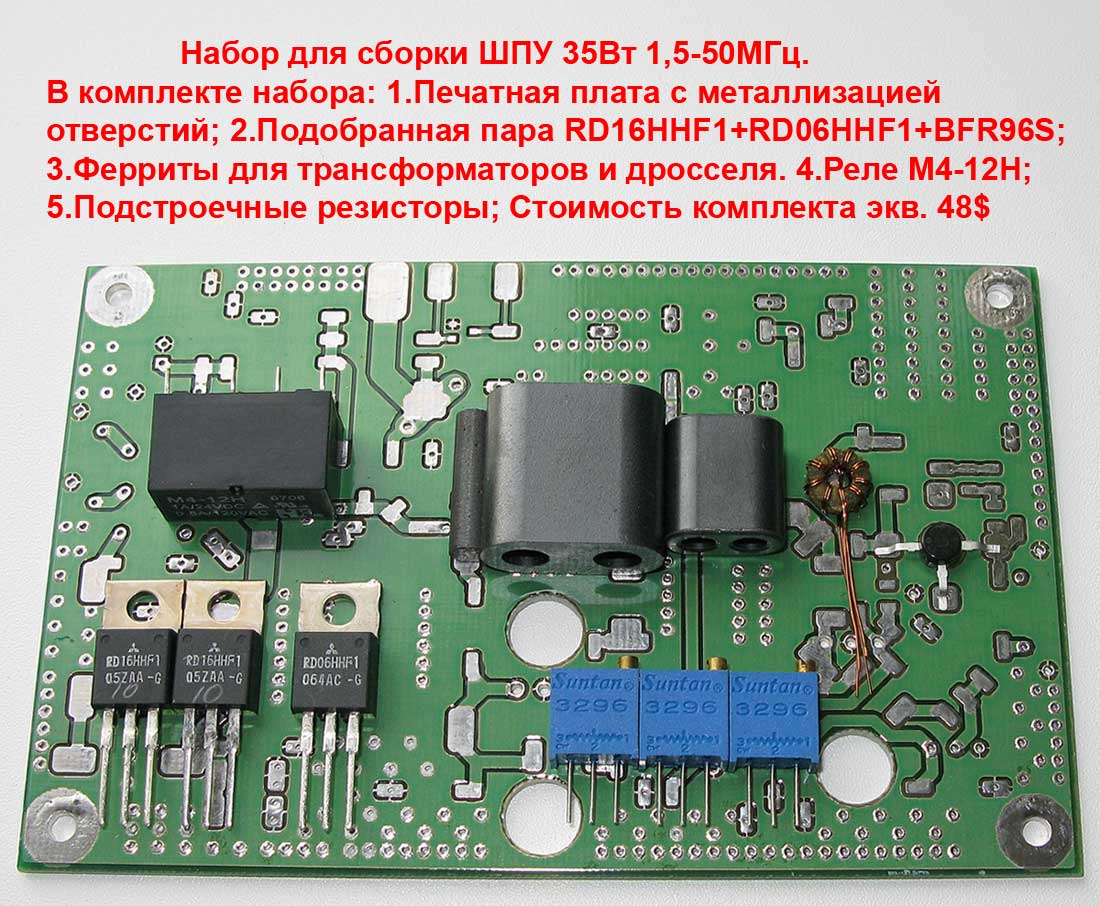

Набор для сборки ШПУ 2х RD70HHF

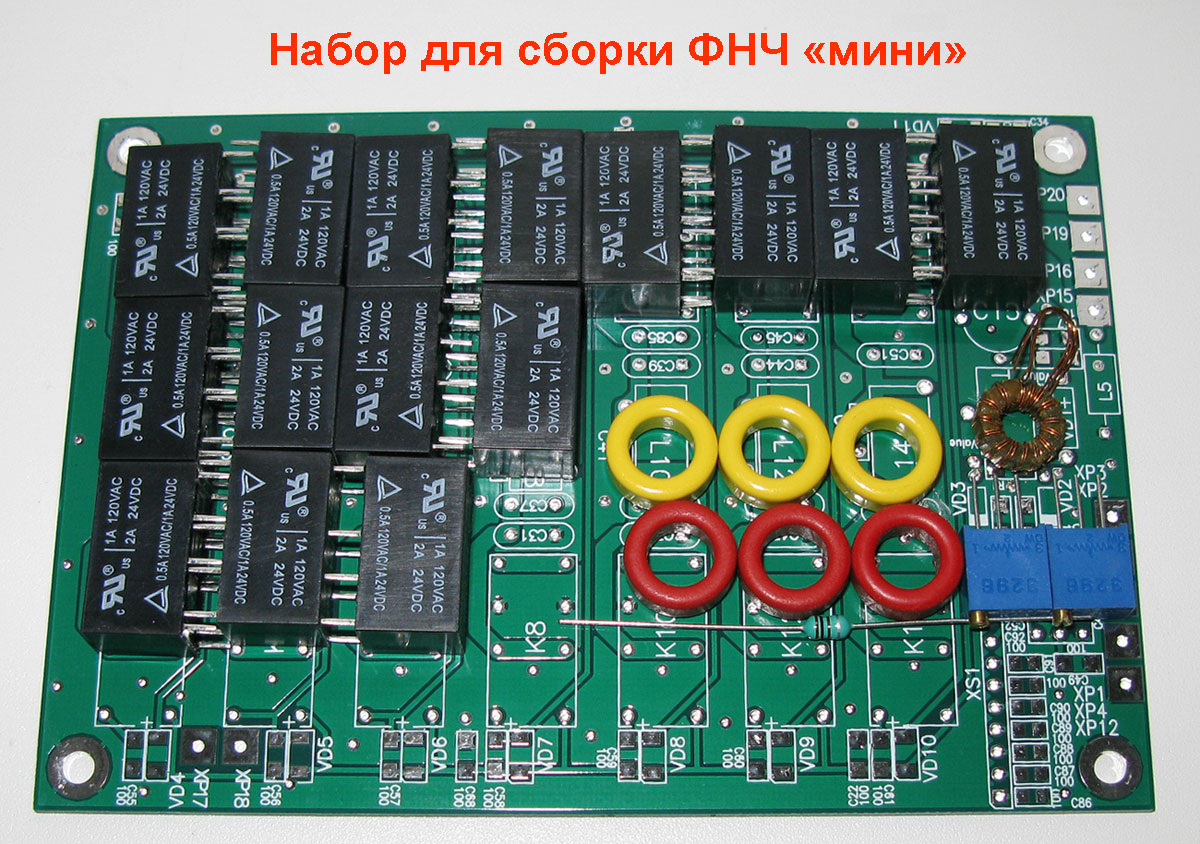

Внимание, список различной комплектации печатных плат и отдельных деталей выложен к тестовом магазине. Обратить внимание, что страничек в магазине несколько - перелистываем странички внизу окна. Смотреть по ссылке =>МАГАЗИН
