Обеспечивает рабочее напряжение 13,8В, током до 16-20А в зависимости от варианта комплектации. Защищён от КЗ. Имеет внутреннюю регулировку рабочего напряжения и предельного тока, при котором срабатывает защита от КЗ.

Блок питания выполняется в отдельном корпусе для того, чтобы не увеличивать габариты и вес трансивера, который часто используется для работы в полевых условиях и запитывается от аккумулятора. Фото БП смотреть в приложении «Фото».

Стабилизатор отрабатывался методом "проб и ошибок". Была поставлена задача - изготовить максимально простой и надёжный источник. После многочисленных проверок различных идей и версий таких устройств, "вызрела" простейшая

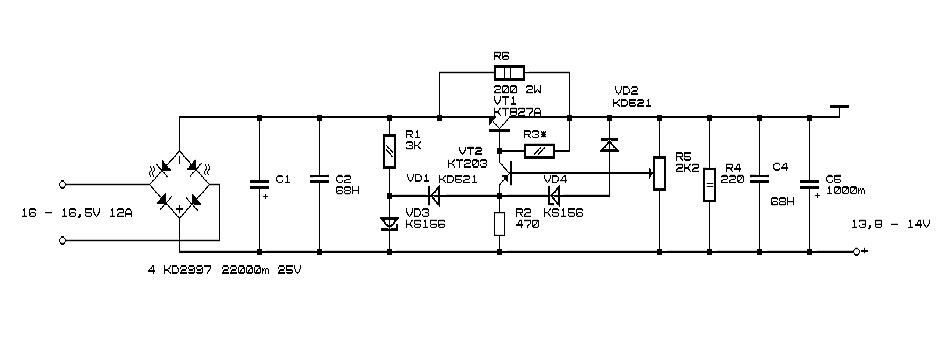

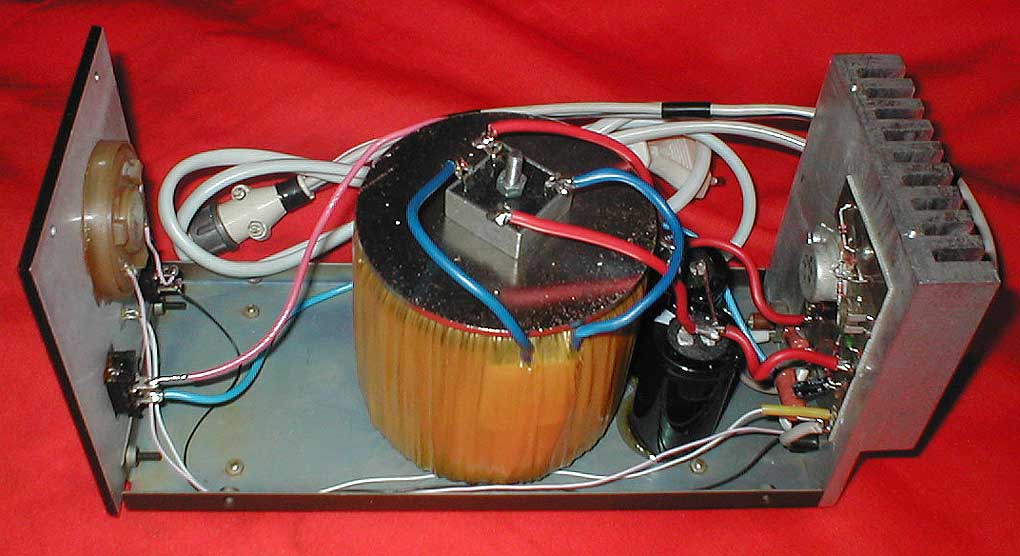

Схема источника питания. Фото.

Схема стабилизатора, который подходит для питания транзисторной техники от 12 до 27В. Стабилизатор с защитой от "КЗ". На схеме приведена версия стабилизатора с максимальным током до 16А. В версии стабилизатора с рабочим током до 20-25А применяется параллельное включение двух предварительно подобранных транзисторов КТ827А, на месте одного VT1 КТ827А. Последовательно в цепи эмиттеров потребуется включение "выравнивающих" резисторов по 0,1-0,2Ом. В качестве VT2 можно использовать любой низкочастотный маломощный транзистор, например КТ502. Диоды в выпрямителе можно использовать любые, подходящие по току. На ёмкости конденсатора С1 не следует экономить. Коэффициент стабилизации стабилизатора невысокий, поэтому ёмкость конденсатора должна быть достаточной. Чтобы не было слышно фона, учитывая большой коэффициент усиления по низкой частоте на основной плате трансивера, ёмкость конденсатора должна быть не меньше 22000Мкф. Очень удобна эта схема тем, что регулирующий транзистор не нужно изолировать от корпуса. Трансформатор должен обеспечивать требуемый ток при переменном напряжении 16-16,5В. Выпрямленное напряжение на конденсаторе С1 +21-22,5В, поэтому довольно большая мощность при максимальном токе падает на VT1, для рассеивания которой нужен теплоотвод. В блоке питания, внешний вид которого можно видеть в прилагаемой папке с фотографиями, использован радиатор-задняя стенка корпуса, размером 120х100мм с рёбрами высотой 20мм. При таких размерах и максимальном потребляемом токе он нагревается до 60-80`С, в зависимости от окружающей температуры. Если предполагается работа в «жарком климате» или цифровые виды излучения, площадь радиатора нужно увеличить или применять дополнительный обдув радиатора. Ток, при котором срабатывает защита, выставляется при помощи резистора R2, его номинал не должен быть менее 200Ом. Чем выше номинал резистора, тем меньше ток. Максимальный ток определяется качеством и "крутизной" VT1. Для того чтобы более точно и «плавно» выставить ток срабатывания защиты, введён дополнительный резистор R3. Номинал может находиться в пределах 100-30кОм, он зависит от параметров VT1. Конденсатор С3 иногда требуется в случае самовозбуждения VT1, генерацию можно услышать, подключив высокоомные наушники на выходе стабилизатора. Резистор R6 служит для надёжного запуска. В момент, когда выходной каскад не работает и ток потребления минимален, через этот резистор может повышаться выходное напряжение. Чтобы этого не происходило, включен нагрузочный резистор R4. Его номинал зависит от утечки VT1 и номинала R6. Элементов R6,R4,C3 могло бы и не потребоваться в том случае если бы промышленность выпускала только доброкачественные КТ827. Конденсаторы С4,С5 служат для тех же целей, что и С3. Диоды VD1,VD2 любые кремниевые. От напряжения стабилизации VD4 зависят пределы регулировки выходного напряжения. Чем меньше напряжение стабилизации VD4, тем меньшее напряжение можно получить на выходе стабилизатора. При выборе сетевого трансформатора следует руководствоваться правилом - габаритная мощность должна не менее чем в 2 раза превышать предполагаемую выходную мощность передатчика. Для трансивера с выходной мощностью до 80Вт достаточно трансформатора ТС180 от старых ламповых телевизоров. На диаметре провода вторичной обмотки нельзя экономить. В одной из версий блоков питания для трансивера с выходной мощностью до 100Вт, трансформатор намотан на ТОРе с Ргаб.=240Вт, вторичная обмотка шиной 4х1мм, ток холостого хода сетевой обмотки 15-20мА. При длительной работе на передачу трансформатор нагревался до 40-50`С. Монтаж силовых шин в стабилизаторе и "шнурок", соединяющий блок питания с TRX, требуется выполнять проводом, соответствующим току потребления. Это многожильный медный провод сечением 2,5мм.
