Как итог различных опытов и экспериментов по этой теме привели автора к схеме П-образного «согласователя». Ниже последовательно идут картинки: 1.СУ от 2009 года, 2.СУ до 2009 года с гравированной передней панелью, 3.Схема СУ.
Вниманию интересующимся готовым СУ - наиболее частый вопрос "Какую мощу СУ пропускает?" См. видео по ссылке => СМОТРЕТЬ Там есть видео 500Вт через такое СУ.
Для тех кому особенно дорог их буржуин" - сделано с ЗАПАСОМ напруга 13,8 Вольт, ток срабатывания защиты 35А, цифиры видно на приборе. За справками по изготовлению - в форум. Но оговоримся сразу - ДОРОГО! Заказ для RU исключается - вес БП более 10кг - пересылка UA-RU удвоит его цену.
Инфо по сборке такого БП можно найти по ссылке в => форуме
Антенный анализатор в конце 2010г. подвергся модификации, как схемотехнической, так и внешне. В 2011г. выпущена новая модель - DN-AA. "Традиционно" - сохранена минимально возможная себестоимость. Это самый дешевый антенный анализатор на рынке аналогичной продукции. При разработке анализатора преследовались два основных параметра: 1.Минимально возможная цена; 2.Максимальная надёжность. Опыт эксплуатации предыдущей модели АА показал верность выбранной схемотехники – не было ни одного отказа в работе прибора от статического электричества. Самый дешевый – это не значит, что самый плохой. Прибор позволяет проводить все стандартные измерения при настройке антенно-фидерных систем, как и любые иные более дорогие приборы. АА измеряет КСВ, активное сопротивление, реактивное сопротивление. Волновые сопротивления линий в которых может работать прибор - 50; 75; 300; 600Ом. Диапазон частот 1-30МГц. Введена возможность увеличения амплитуды ВЧ сигнала на нагрузке (антенне). Это даёт возможность настраивать большие периметром антенны в условиях сильных наводок от соседних передатчиков, не прибегая к дополнительным ухищрениям (к коим придётся прибегнуть, например пользуя АА от MFJ). Как дополнительная функция – позволяет измерять малые ёмкости конденсаторов и индуктивности катушек. Напряжение питания 12В от внутренних батареек и от внешнего источника тока.
DN-AA не производится. Вся информация для самостоятельной сборки прибора представлена здесь и в форуме. Все вопросы по изготовлению - пожалуйста, в форум.
Подробности пользования новым АА приведены в (нажмите на ссылку) => "Руководстве пользователя". Комплектность для заказчиков готового АА: 1.Прибор, 2.Руководство пользователя, 3.Разьём для подключения внешнего питания, 4.Компакт-диск с полной документацией, 5.Упаковочная коробка, 6.Калибровочный резистор 49,99Ом. Внешний вид прибора -
Первоначальное инфо в тему самодельного АА. Описание с «лирикой».
Как сейчас стало популярным обзывать такие изделия, поддадимся и мы на эту моду, посему по- современному – «Антенный анализатор».
Исходные позиции.
Несколько лет назад вызрела схемотехника и был испытан в железе синтезатор с применением современных цифровых синтезаторов, так называемых микросхем DDS. Конечно же появилась мысль применить такой синтезатор с приборе для настройки антенн в качестве гетеродина. Даже удалось провести «лаб.работы» - собрать навесным монтажом такое изделие и проверить его работоспособность. Потом как обычно «текучка заела» и эта тема завалилась «за диван» на неопределённый срок. Несколько попыток довести до реально работающей конструкции всё время оканчивались безрезультатно… Видимо упорно нам мешали чужие мыслеформы по этой же теме…
Согласующее устройство
Опыт многочисленных контактов и общения с пользователями транзисторной техники, говорит о том, что редко какой радиолюбитель, не занимающийся постоянно конструированием, делает попытки разобраться в вопросах согласования трансивера с нагрузкой. Мысли о согласовании в таких головах начинают возникать только после случившейся аварии в аппаратуре. Ничего не поделать – реалии сегодняшнего таковы… Экзамены при получении категорий до сих пор не стали популярны, в лучшем случае – это сдача телеграфной азбуки. Хотя для современных условий на мой взгляд более целесообразно проверять именно техническую грамотность – поменьше было бы «групповух для работы на даль» и «рассусоливаний» по поводу преимуществ UW3DI перед «всякими Айкомами и Кенвудами»… Хотелось бы акцентировать внимание счастливых пользователей буржуинской техники без антенных тюнеров, да и самодеятельных конструкторов тоже, на этом очень важном вопросе.

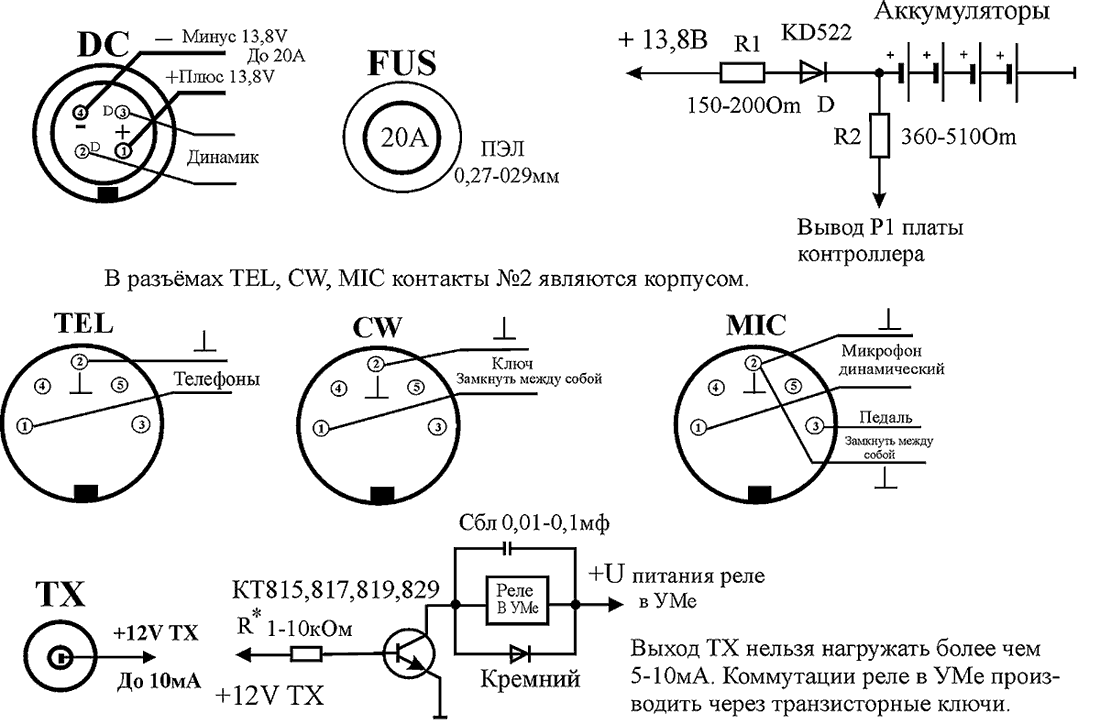

Разводка проводов \ шнурочков на разъемах "Портативного ТРХ".
Все соединения приведены в перспективе "взгляд изнутри на радиатор ТРХа".
