Обзор версий трансивера «Дунай» и различных синтезаторов с использованием микросхем DDS и не только.
Все обсуждения проекта ведутся в соответствующем разделе форума

Описываемый синтезатор на сегодняшний день может показаться «староватым» по своей схемотехнике и элементной базе. Но, как показывает мой опыт общения с ещё конструирующими радиолюбителями, многие из них не гонятся за «супер-современной» элементной базой. А предпочитают конструировать из того, что есть в наличии и легко можно найти.

Вот как раз именно эта конструкция синтезатора и подходит для такого случая. В отличие от современных синтезаторов с применением DDS и специализированных микросхем, комплектацию на этот синтезатор можно приобрести за одно посещение не особо богатого радиорынка. И бОльшую часть цифровых микросхем можно найти вообще не выходя из дома – следует только хорошо потрясти свои «старые сусеки».





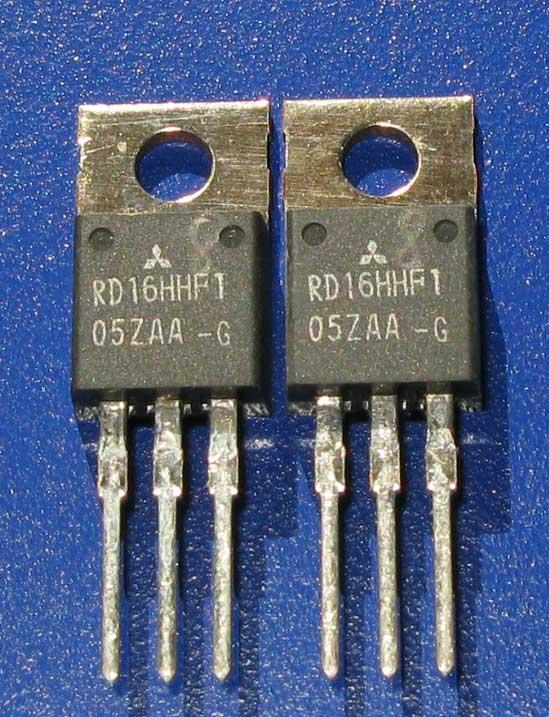

Первоначальные экспери­менты с популярными типами транзисторов, которые неоднократно описы­вались на страницах радиолюбительских изданий нашими известными конструкторами, ни к чему “хорошему” не привели. Созда­лось впечатление, что основная масса публикаций по этой теме подво­дила повторяющего конструкцию к нервному стрессу, с последую­щим отрицательным отношением к транзисторным усилителям вообще. Потребовалось остановиться, провести ос­новательную теоретическую подготовку в этом вопросе, проанализировать отечественную военную технику аналогичного класса и выходных каскадов импортных трансиверов.

Основные тезисы при изготовлении ШПУ корот­коволновых TRX:

Внимание, список готовых печатных платы выложен к тестовом магазине. Обратить внимание, что страничек в магазине несколько - перелистываем странички внизу окна. Смотреть по ссылке =>МАГАЗИН

Трансивер обеспечивает работу на всех 9-ти коротковолновых любительских диапазонах.

Типы излучений LSB, USB, CW. Чувствительность приёмника не хуже 0,3мкВ. Двухсигнальная избирательность не хуже 93дБ. Выходная мощность передатчика, в зависимости от комплектации, может составлять до 80Вт или до 100Вт.

Есть возможность «компьтерного управления» трансивером – т.н. САТ система. Использован стандартный протокол фирмы Kenwood.

Сервисные возможности.

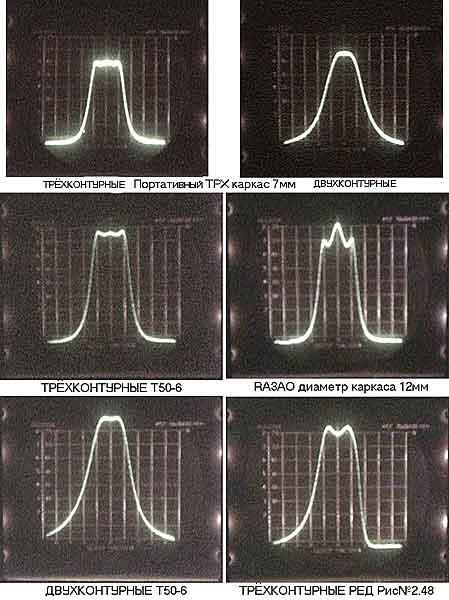

В нескольких экземплярах трансиверов прошли испытания различ­ные полосовые фильтры. В итоге применено компромиссное решение - двухконтурные фильтры на каркасах от современных телевизоров диаметром 7,5мм. По своим параметрам это конечно, не самый лучший вариант, но с задачей селекции по зеркальным и побочным каналам они вполне справляются. Полосовые фильтры выполнены на двух раздельных платах. На одной плате расположены полосовые фильтры диапазонов 160-20м и аттенюатор на К1,К2.

  • Схема ДПФов и первого каскада УМа.

На второй плате полосовые фильтры диапазонов 16-10м и первый каскад передатчика. В качестве VT1 можно применять КТ368,399,355,325. Транзистор используется в классе А. В качестве нагрузки широкополосный трансформатор на ферритовом кольце (К10-7; 600-2000НН; 10-7 витков в два провода d=0,16-0,25мм.). Амплитудно-частотная характеристика формируется элементами R4, С3. Ток покоя выставляется при помощи R1 близкий к максимальному (20-25мА).

В трансивере применен силовой трансформатор от старых лампо­вых черно-белых телевизоров ТС-180. С трансформатора сматываются все обмотки, кроме сетевой. Первичная доматывается до заполнения последнего слоя (для уменьшения тока холостого хода). Желательно собрать трансформатор без вторичных обмоток и проконтролировать ток холостого хода “первички”. Обычно ток укладывается в пределах 80-120 мА, если превышение значительное, то тре­буется домотать сетевую обмотку.

При сборке трансформатора стыки половинок сердечника промазать пастой из ферромагнитной пыли на эпоксидной смоле. Ферромагнитную пыль легче всего получить, спилив ал­мазным надфилем грани ферритового кольца проницаемостью 2000-3000. В качестве силового трансформатора можно использовать и другие типы сердечников (наилучший конечно - это ТОР). При значениях тока холостого хода более 200 мА, трансфор­матору сложно найти такое место в трансивере, чтобы не было слышно наводки в 50Гц.

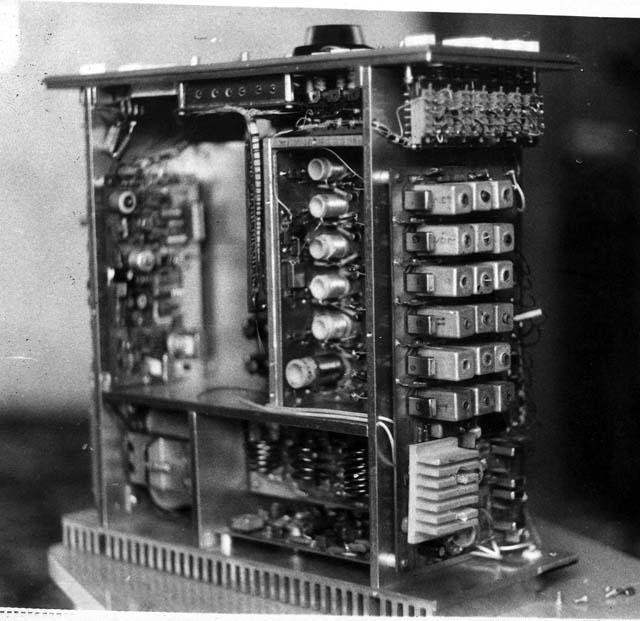

Здесь собраны некоторые фотографии предыдущих версий трансиверов. Прошу строго не судить за качество представленных снимков. Они сделаны автором в то время, когда ещё Кодак не был так распространён на территории бывшего Союза. Решение о размещении снимков такого качества было принято по соображениям, что "лучше один раз увидеть, нежели сто раз услышать".
