Антенный анализатор
Построение антенно-фидерных устройств (АФУ) и приборов для их настройки (анализаторов)
Все обсуждения проекта ведутся в соответствующем разделе форума

Антенный анализатор в конце 2010г. подвергся модификации, как схемотехнической, так и внешне. В 2011г. выпущена новая модель - DN-AA. "Традиционно" - сохранена минимально возможная себестоимость.  Это самый дешевый антенный анализатор на рынке аналогичной продукции. При разработке анализатора преследовались два основных параметра: 1.Минимально возможная цена; 2.Максимальная надёжность. Опыт эксплуатации предыдущей модели АА показал верность выбранной схемотехники – не было ни одного отказа в работе прибора от статического электричества. Самый дешевый – это не значит, что самый плохой. Прибор позволяет проводить все стандартные измерения при настройке антенно-фидерных систем, как и любые иные более дорогие приборы. АА измеряет КСВ, активное сопротивление, реактивное сопротивление. Волновые сопротивления линий в которых может работать прибор - 50; 75; 300; 600Ом. Диапазон частот 1-30МГц. Введена возможность увеличения амплитуды ВЧ сигнала на нагрузке (антенне). Это даёт возможность настраивать большие периметром антенны в условиях сильных наводок от соседних передатчиков, не прибегая к дополнительным ухищрениям (к коим придётся прибегнуть, например пользуя АА от MFJ). Как дополнительная функция – позволяет измерять малые ёмкости конденсаторов и индуктивности катушек. Напряжение питания 12В от внутренних батареек и от внешнего источника тока.

DN-AA не производится. Вся информация для самостоятельной сборки прибора представлена здесь и в форуме. Все вопросы по изготовлению - пожалуйста, в форум.

Подробности пользования новым АА приведены в (нажмите на ссылку) => "Руководстве пользователя". Комплектность для заказчиков готового АА: 1.Прибор, 2.Руководство пользователя, 3.Разьём для подключения внешнего питания, 4.Компакт-диск с полной документацией, 5.Упаковочная коробка, 6.Калибровочный резистор 49,99Ом. Внешний вид прибора -

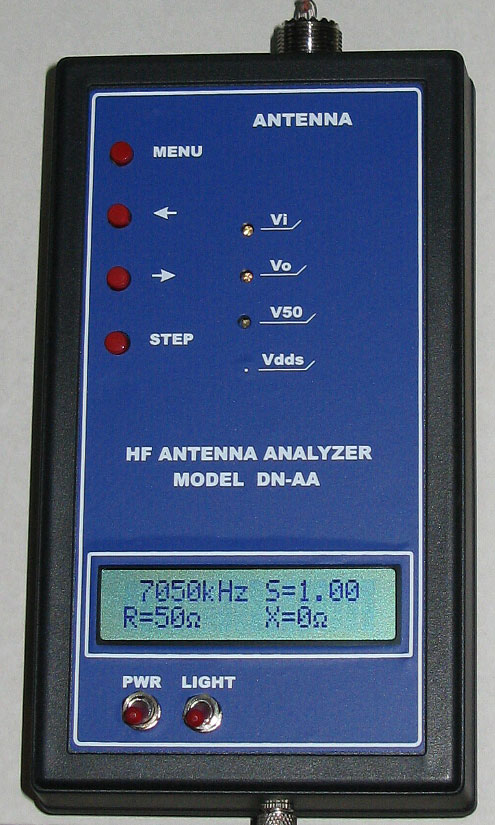

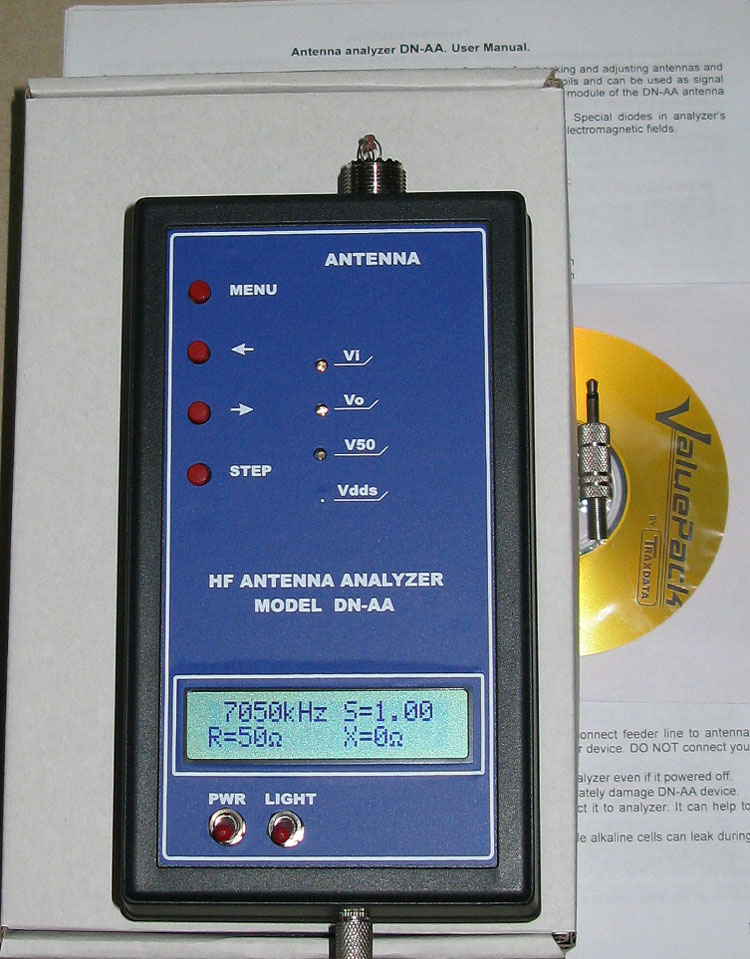

 Антенный анализатор DN-AA        Комплектность поставки

Первоначальное инфо в тему самодельного АА. Описание с «лирикой».

Как сейчас стало популярным обзывать такие изделия, поддадимся и мы на эту моду, посему по- современному – «Антенный анализатор».

Исходные позиции.

Несколько лет назад вызрела схемотехника и был испытан в железе синтезатор с применением современных цифровых синтезаторов, так называемых микросхем DDS. Конечно же появилась мысль применить такой синтезатор с приборе для настройки антенн в качестве гетеродина. Даже удалось провести «лаб.работы» - собрать навесным монтажом такое изделие и проверить его работоспособность. Потом как обычно «текучка заела» и эта тема завалилась «за диван» на неопределённый срок. Несколько попыток довести до реально работающей конструкции всё время оканчивались безрезультатно… Видимо упорно нам мешали чужие мыслеформы по этой же теме…
