Что-то новое здесь “изобретать” особенного смысла не имело - т.н. "ураловские" решения успешно решают задачу. Схемотехника этих каскадов показала неплохие характеристики при довольно простой элементной базе. На микросхеме DA1 изготовлен микрофонный усилитель. Для того, чтобы избежать ВЧ наводки, по входу применен RC фильтр (С18, R24). При помощи С22,С24 формируется требуемая амплитудно-частотная характеристика усилителя. Связь с системой голосового управления осуществляется через эмиттерный повторитель VT4.

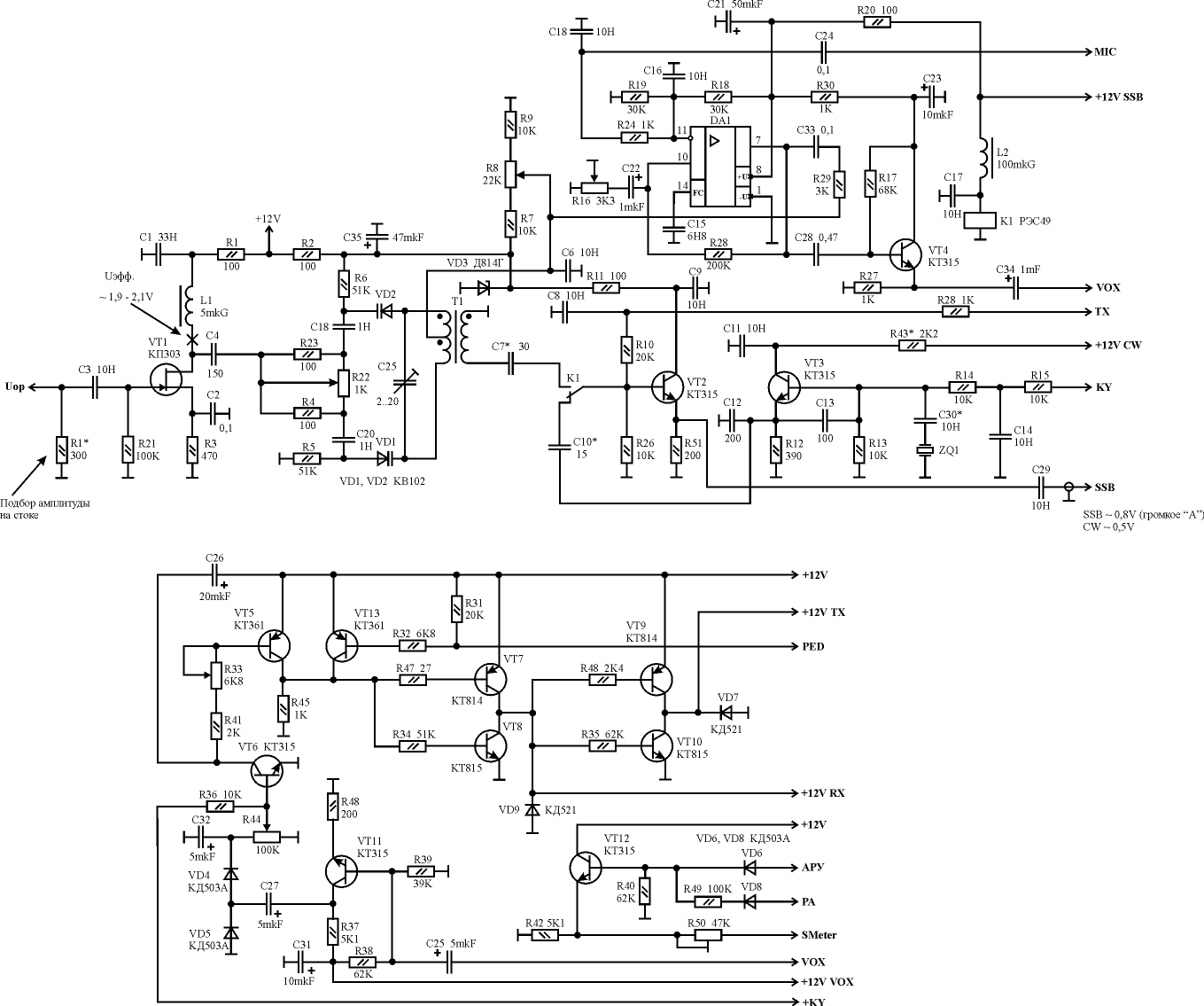

- Схема формирователя DSB сигнала и автотоматики.

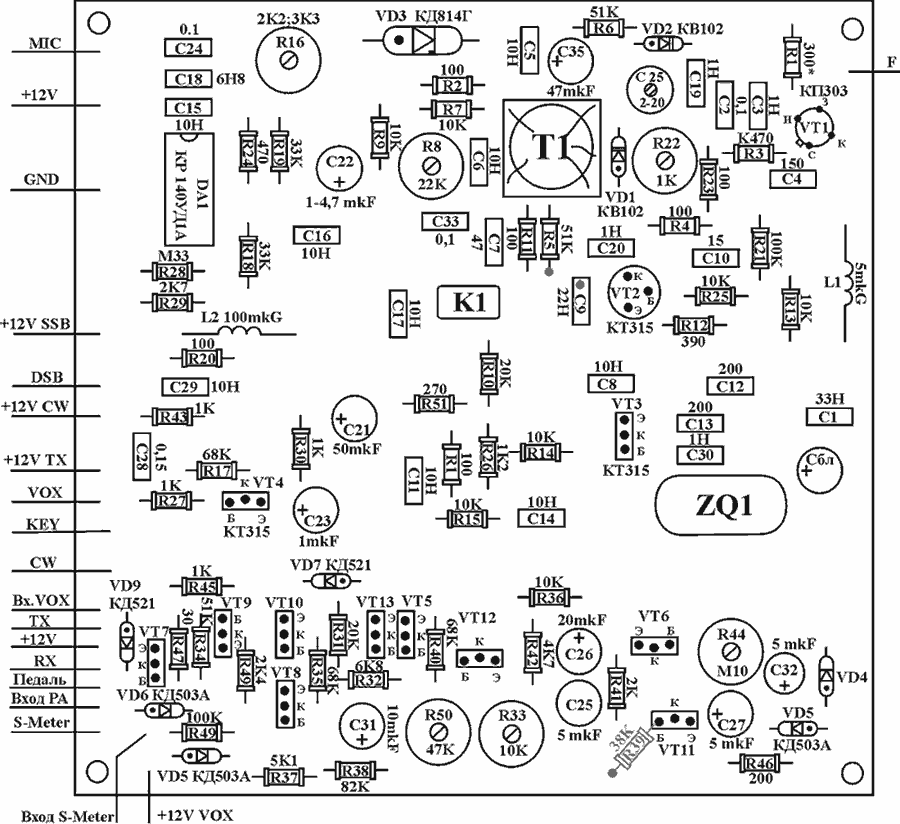

- Монтажка платы формирователя DSB сигнала и автоматики.
Коэффициент усиления микросхемы можно регулировать при помощи R16,R28. Сигнал опорного генератора с основной платы подается на буферный усилитель VTI, в стоке этого каскада используется резонансная нагрузка. Индуктивность для промчастоты 9МГц - в пределах 4-6мкГн, можно использовать обычный дроссель, параллельно которому для настройки в резонанс подпаивается конденсатор небольшой емкости (10-30пФ). ВЧ напряжение на стоке транзистора 2-2.5В эфф. подбирается резистором R1. Балансный модулятор на варикапах VD1, VD2 имеет высокую линейность и позволяет подавить несущую частоту не менее чем на 50дБ. Эксперименты с разными варикапами показали, что замена этих элементов влияет на качество сигнала, наиболее оптимальны КВ102, буква значения не имеет. Обмотка трансформатора Тр1 настраивается в резонанс конденсатором С25, если его емкости будет недостаточно, включить параллельно дополнительный конденсатор (20-30пФ). Стабилизатор VD3 служит для дополнительной стабилизации питающего напряжения. Каскад VD3 - манипулируемый телеграфный гетеродин, стабилизированный кварцем ZQ1. Его частота на 800-900Гц выше частоты опорного гетеродина, т.е. совпадает с полосой “прозрачности” кварцевого фильтра. Конденсатором С3 подбирают требуемую частоту генерации, а элементы R14,R15,С14 формируют форму телеграфных посылок. В зависимости от вида работы, телефон или телеграф, на эмиттерный повторитель VT2 подается через контакты реле К1 напряжение либо от балансного модулятора (DSB), либо от телеграфного гетеродина (CW). С выхода транзистора VT2 сигнал поступает на основную плату для дальнейшего преобразования. При помощи резисторов R8,R22 производится балансировка несущей частоты опорного гетеродина. Сформированное ВЧ напряжение на эмиттере VT2 при произношении громкого “А” в микрофон или нажатии на телеграфный ключ находится в пределах 0,4-0,6В эфф. (ВК7-9). Не следует увеличивать высокочастотное напряжение на стоке VT1 более 2,5В эфф, в противном случае уменьшается подавление несущей. Работой трансивера в режиме “прием” или “передача” управляет узел автоматики. Коммутатор напряжений +12В RX, +12В ТХ собран на мощных транзисторах VT7-VT10. Нагрузочная способность ключей до 200мА без применения теплоотводящих радиаторов для транзисторов. При помощи резисторов R47, R48 подбирается ключевой режим каскадов для получения практически “нулевого” напряжения на выходе коммутаторов в выключенном состоянии. Транзисторы VT11,VT6,VT5 входят в систему VOX. С помощью подстроечного резистора R33 устанавливается задержка срабатывания системы голосового управления, R44 - порог срабатывания системы VOX (чувствительность). На транзисторе VT12 собран усилитель S-метра. В режиме приема на его вход через диод VD6 подается напряжение АРУ с основной платы, а через диод VD8 выпрямленное ВЧ напряжение с выхода платы передатчика для индикации выходной мощности трансивера. Резистором R50 калибруют S-метр, а резистором R49 показание выходной мощности. Управление коммутатором может происходить от педали, которая подключается к контакту PED платы, как в режиме SSB, так и CW. В режиме CW положительные импульсы, которые подаются на контакт KY от телеграфного ключа, воздействуют на систему голосового управления и переводят трансивер в режим “передачи”, т.е. может осуществляться полудуплексная работа трансивера. Диоды VD9,VD7 служат для защиты ключей от бросков обратного напряжения, возникающих в моменты переключения реле.
