Изготовление этого варианта разводки плат вызвано пожеланиями самодеятельных конструкторов, которые встраивают синтез в уже работающую конструкцию трансивера. Соответственно дизайн плат, которые разработаны именно под переднюю панель трансивера "Дунай" им не подходят.

Схемотехника синтеза полностью совпадает с двухплатным синтезом  => СИНТЕЗ только с платы индикации убраны "сервисные" узлы: 1.Кнопки клавиатуры, 2.Светодиоды инициализации включения режимов, 3.Оптопары валкода, 4.Микросхема, формирующая импульсы валкода.

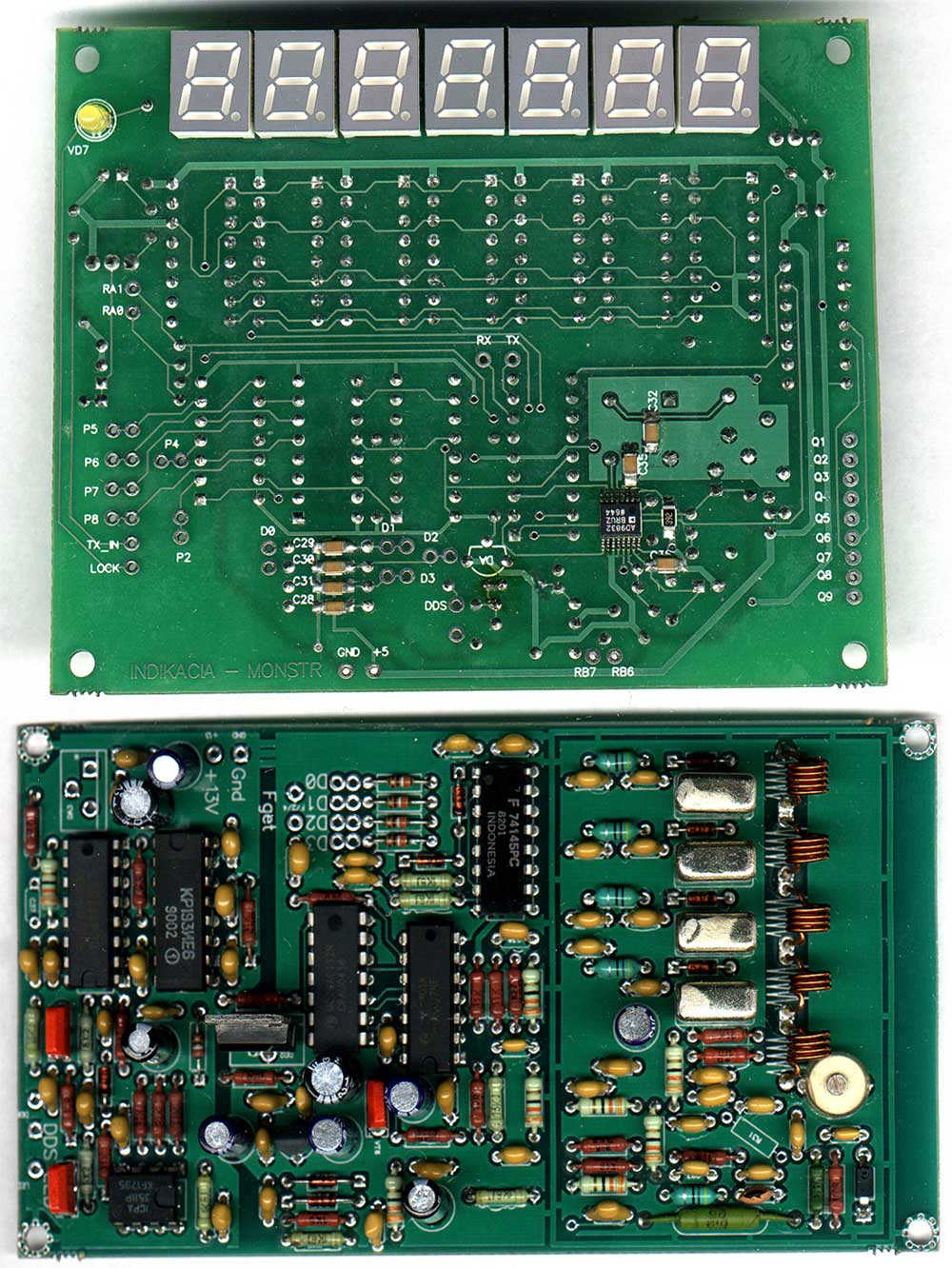

В итоге весь синтез состоит из двух малюсеньких платок - 1.Плата индикации-контроллера, габаритный размер платы 106х85мм (расстояние между крепёжными отверстиями 98х77мм), 2.Плата ГУН, габаритный размер платы 124х67мм (расстояние между крепёжными отверстиями 120х62,5мм).

Картинки готовых с бОльшим разрешением плат смотрим здесь:

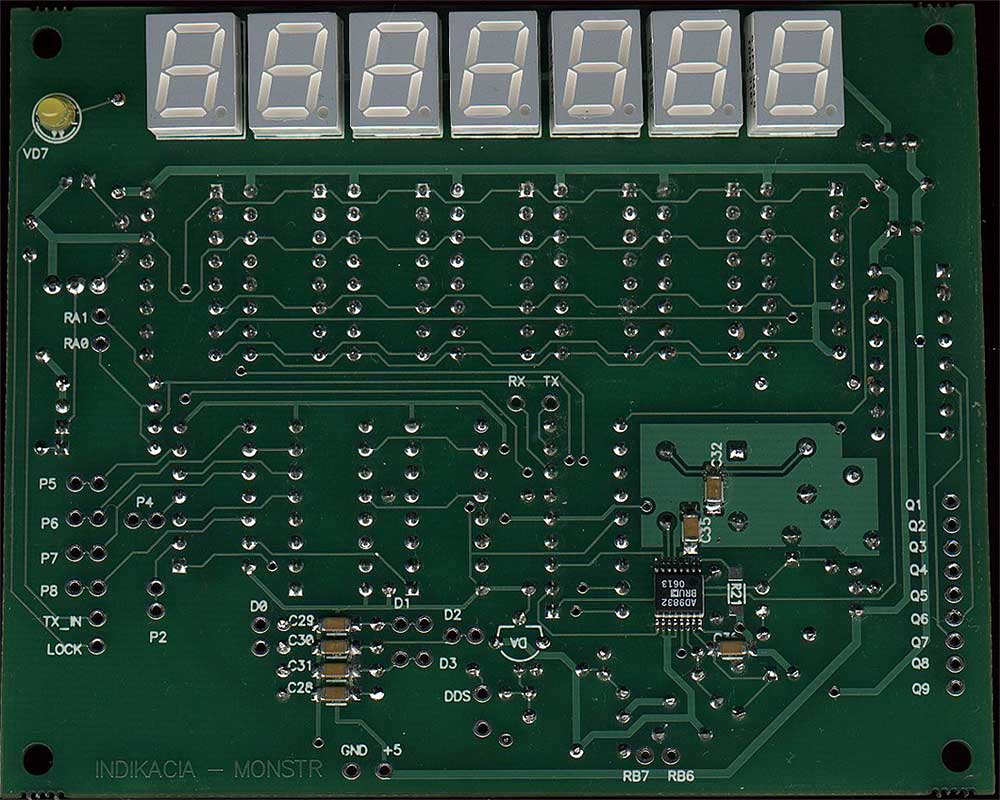

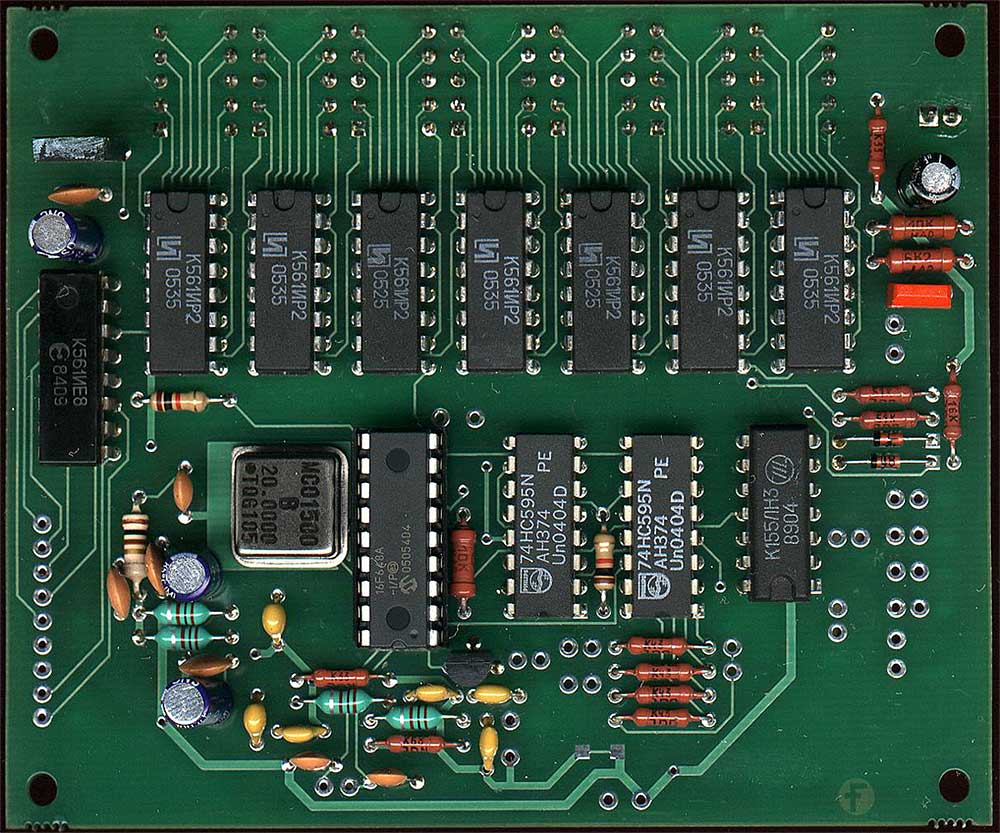

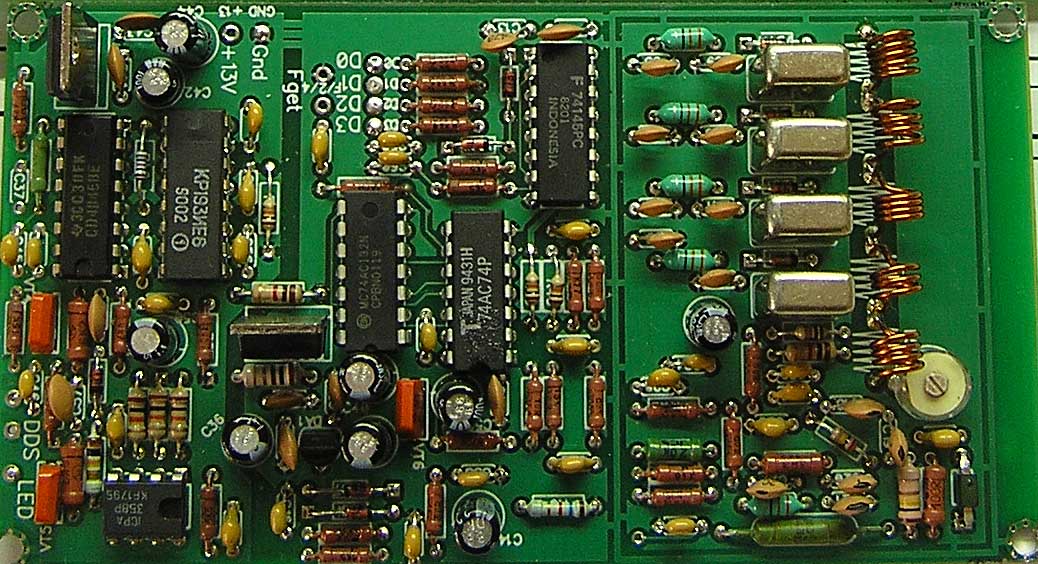

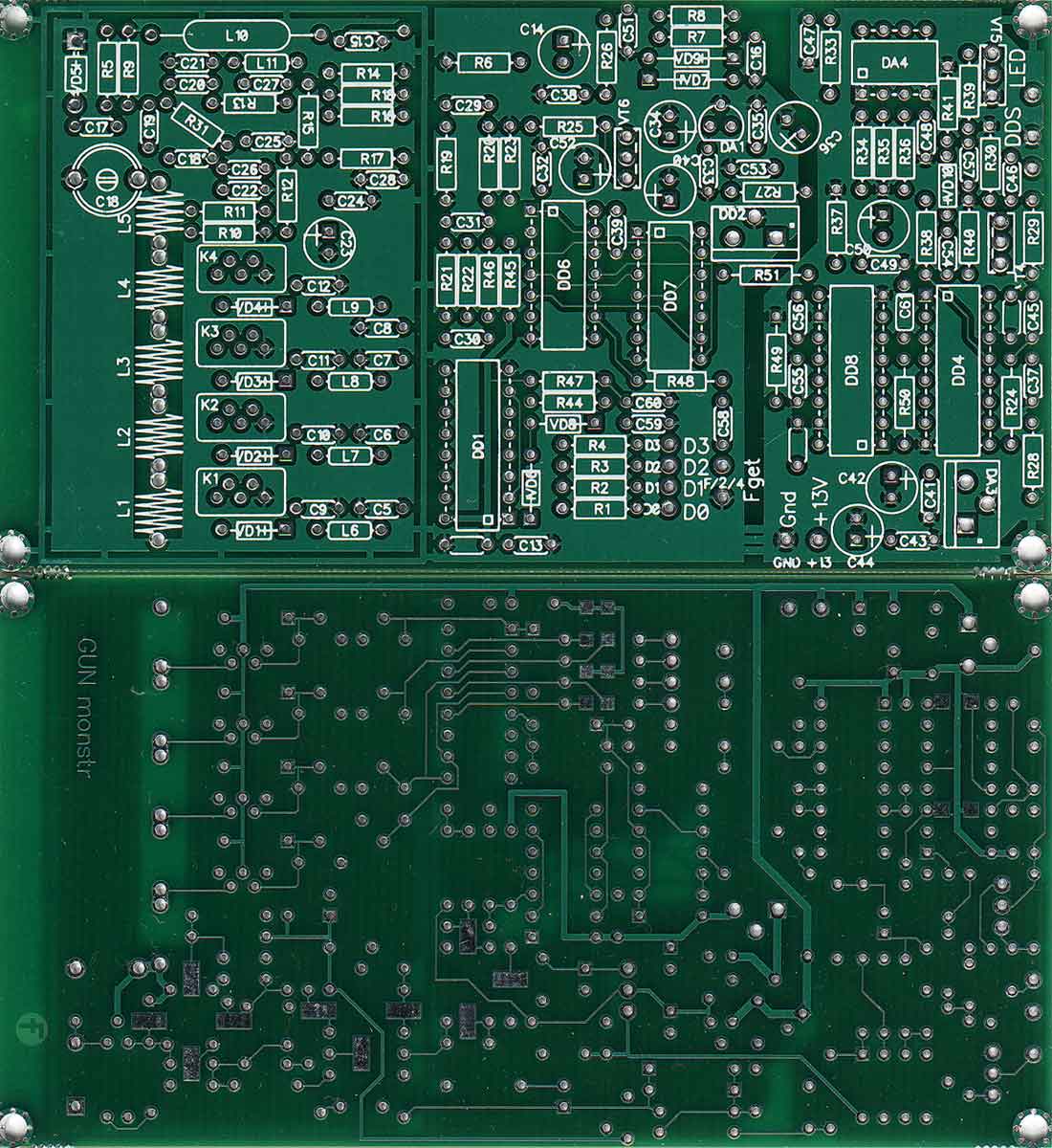

Плата контроллера-индикации  -  спереди  сзади               Плата ГУН  -   спереди  сзади

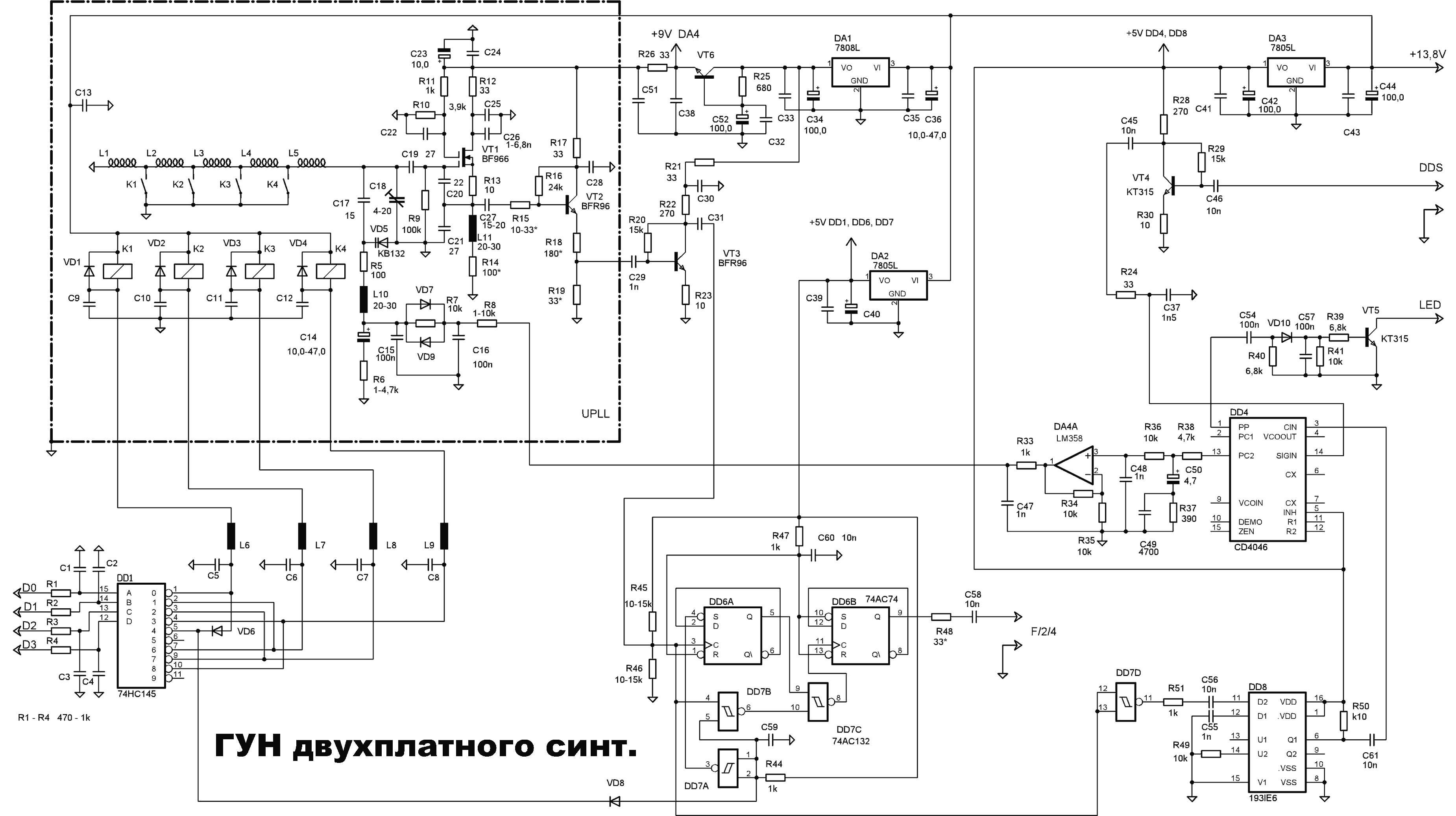

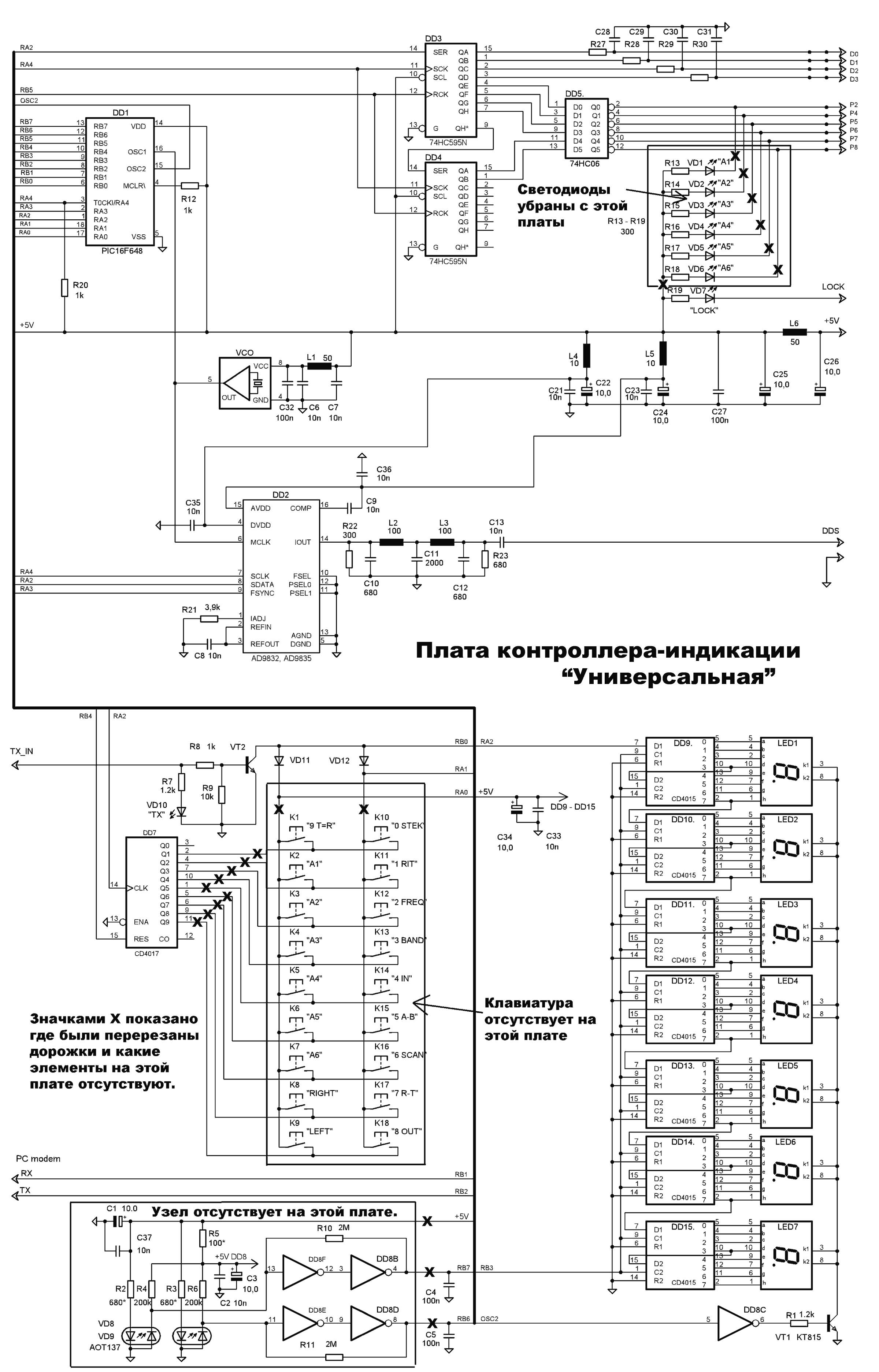

Схемы этого синтеза смотрим здесь:    Плата контроллера     Плата ГУН

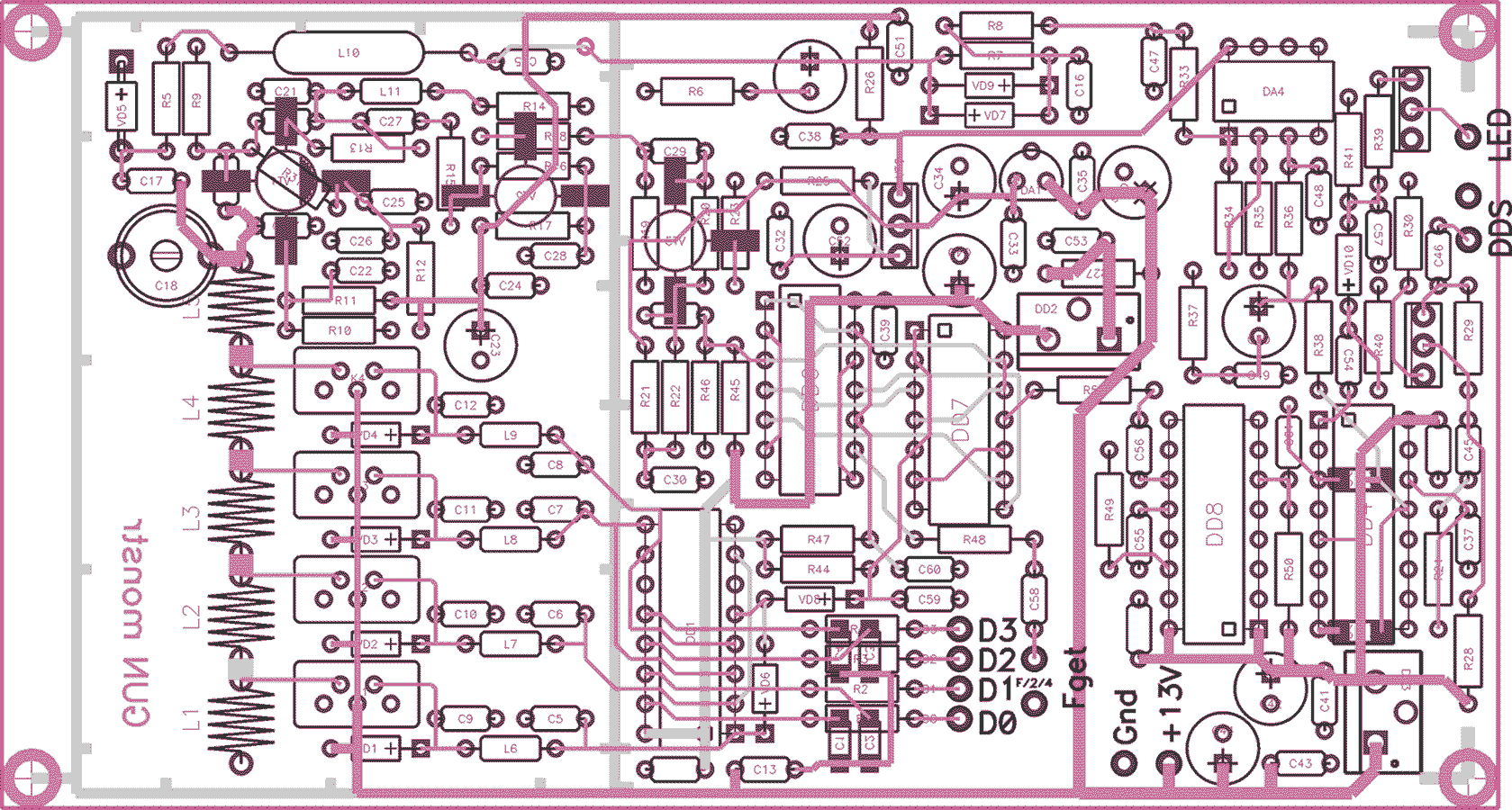

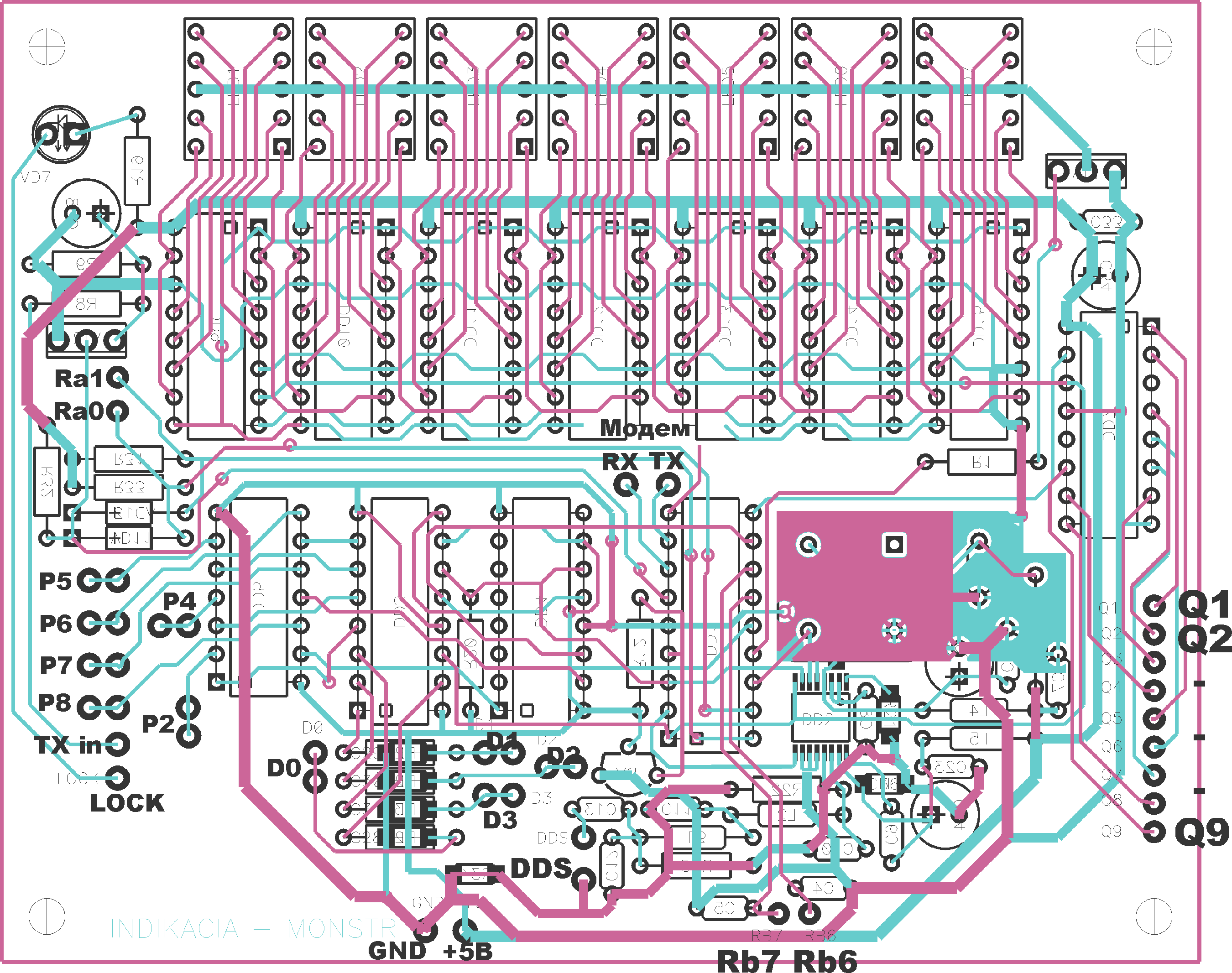

Монтажные схемы здесь:    Плата контроллера-индикации     Плата ГУН

Здоровья и 73! UT2FW
