Немного обещанного словоблудия по теме

Немного обещанного словоблудия по теме.

После появления этой ветки в форуме и особенно после появления реальных цифирок измерений на сайте - Измерение «шумовой дорожки» (односигнальной избирательности) трансиверов ко мне несколько раз обращались в приват, за подробными рекомендациями как и что переделать в буржуине, чтобы хоть как-то уменьшить свой тоскливый зуд по поводу даром потраченных денег. Понимаю авторов этих писем в том, что они хотели бы остаться инкогнито - ни для кого не секрет, что, покупая буржуина, мы в тот же день уже думаем как его будем продавать. Ну, а то, что технический уровень шаловливых ручек у основной массы "любителей радио" таковой, что это в итоге привело к тому, что покупатели шарахаются от "усовершенствованной техники" - тоже понятно многим. Посему никакой практической информации по "доделкам" и не выкладываю. Дабы не спровоцировать бывших "конструкторов", скатившихся теперь в категорию типовых рядовых пользователей и просто любителей поковыряться, взяться за паяльник. Эту ситуацию видимо прочувствовали и спецы, которые давно и весьма успешно "шлифуют буржуинов". Тот же Геннадий RZ3CC нигде в инете не отметился по этой теме, хотя через его руки прошла масса техники и при личной встрече он много чего полезного может порекомендовать.

Лирику закончим, теперь к технике.

Нет ничего секретного в настройке любого КВ приёмника. Будь то самодельная или буржуинская техника. Для той публики, которая желает напрягать извилину и доделать своего буржуина, могу только доложить - вспомните, как вы настраивали свою самодельную технику. "Базовый тезис" таков – верно перераспределить усиление всей линейки приёмника. И сделать его таковым, чтобы именно блокирование, IMD и т.д. динамические характеристики определялись первым каскадом к антенне. Эта мера “усовершенствования” не потребует больших материальных затрат. Вспомните как вы настраивали тот же Урал или RA3AO. Абсолютно ничего не изменилось и не изобретено ничего нового в настройке. В любом КВ приёмнике принципы распределения усиления одни и те же... Что буржуин, что DI... И "бороться" с первым смесителем нема толку, пока не "подтянешь" к его характеристикам и последующие каскады. Пример - тот же IC-765, который попал ко мне на стол (см. ссылку выше) - проблема была не в первом смесителе и не в уровнях гетеродинов. Практически во всех буржуинах (по крайней мере, которые были у меня) "накручено" с завода избыточное усиление. Точнее избыточное при подключении к такому радио настоящей антенны с большой площадью. Не особенно желающая разбираться в нашей технике публика чаще всего это явление называют - ..."приёмник шумит!" Так вот, в идеале мы должны "слышать шум" первого каскада, т.е. - это УВЧ или первый смеситель. И практически не слышать шум последующих за ним каскадов. А в буржуинах часто как раз и "накручено" везде где надо и не надо. Вот и проанализируйте где скорее всего происходит перегрузка - в каком из каскадов приёмника можно убавить усиление и приведите его в норму. Часто это каскад на двухзатворном полевике сразу следующий за первым кварцевым фильтром. Он и блокировался в IC765, когда сигнал помехи попадал в полосу пропускания фильтра. Убавить усиление можно введением ООС.

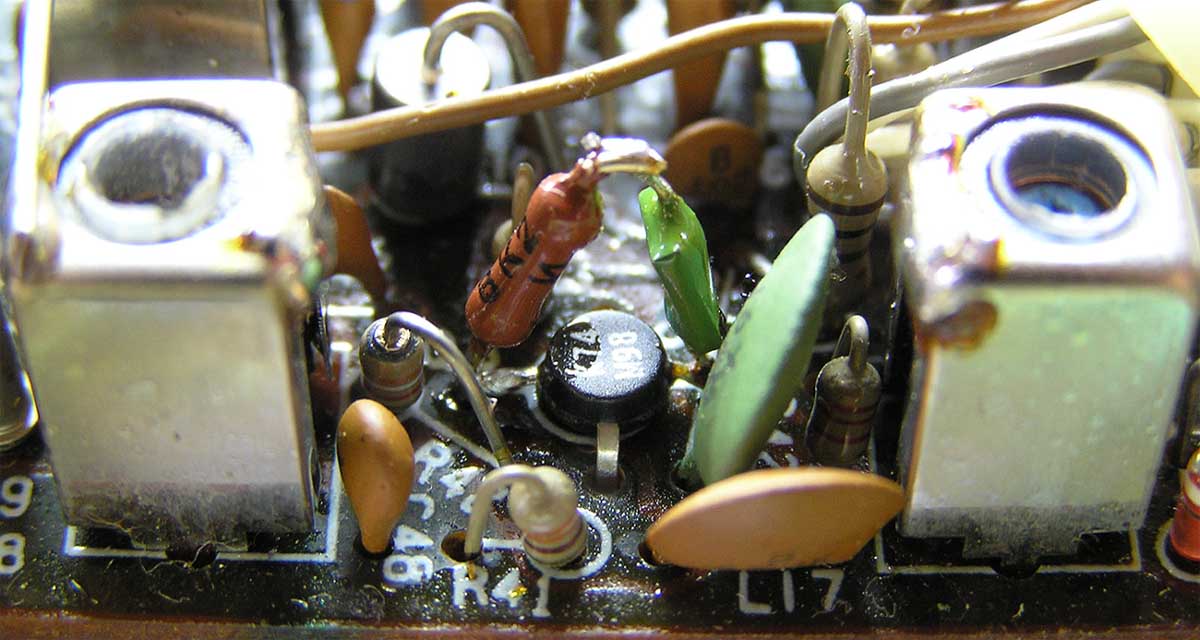

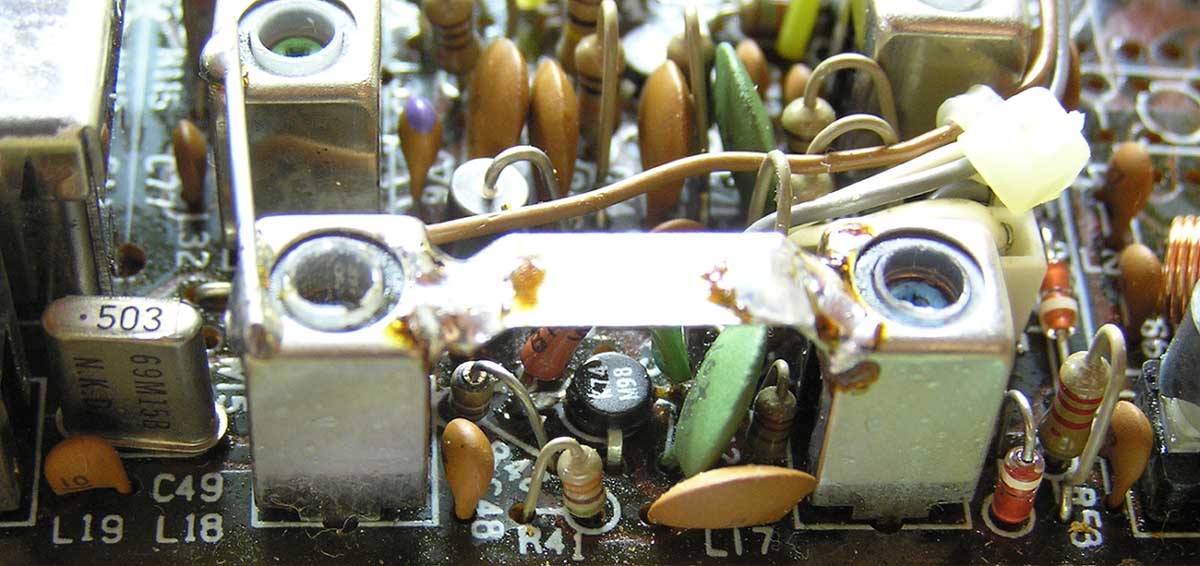

См. картинки каскада в IC-765м.

IC-765 IC-765

Если покажется, что общее усиление от этого сильно упало - поднять его следует после второго (или третьего) фильтра. Надеюсь, что додумать о том, что после таких изменений потребуется заново градуировать S-метр, настроить приблуды типа NB, NOTCH и т.д. и т.п. не нужно напоминать?

Перегруз последующих за фильтром по первой ПЧ каскадов вызвал к жизни «новое» веяние в буржуйской технике – установку дополнительных «руфинг фильтров». Т.е. узких фильтров по первой ПЧ. Полезное дело они, конечно, вносят, но можно и намного дешевле и проще улучшить качество приёма, введя только один резистор и один конденсатор. Тем, кто дружит с паяльником, желаю удачи и положительного опыта в этом деле. А тем, кто не дружит с паяльником - удачной одноразовой покупки буржуина, чтобы он вас устраивал сразу по всем параметрам. Кстати, на немецком сайте по доделкам-переделкам фирменной техники выложена масса информации, после ознакомления даже с малой частью которой некоторые наши дядьки-аматеры поприкусили бы язык в своих высказываниях что де – «на западе никто с паялом не дружит и в ТРХ-ы не залезают. И тока наши Кулибины всё норовят что-то поломать в нормальном радиве»…
