Слёзная просьба к пользователям синтеза с 648-ым ПИКом. Пожалуйста! Прежде, чем начать нажимать кнопки или включать этот синтез – внимательнейшим образом ознакомиться с их работой!!! Если не имеете информации – пожалуйста – на шАру смотрите на сайте - http://www.ut2fw.com/node/456 или выпишите компакт-диск или из RU6L (для RU), или у меня (для UA). Т.к. программа этого синтезатора позволяет его использовать абсолютно для различных применений всего лишь выбрав требуемый режим на клавиатуре. Но, чтобы это сделать – нужно ПОНИМАТЬ что вы делаете! Для пользователей, которые не хотят разбираться с многочисленными возможностями заложенными в программу, составлена урезанная версия прошивки, которая рассчитана на промежуточную частоту 8,85-8,88МГц, «обычный» расклад частот гетеродина и все установки, которые могут повлиять на кольцо ФАПЧ заложены в скрытое МЕНЮ, которое можно активировать только особенным образом – просто с кнопок клавиатуры (как это сделано в базовой версии программы) это уже невозможно сделать.
Пожалуйста, ознакомьтесь с требованиями к источникам питания, которые обязательно нужно обеспечить при эксплуатации ПИК контроллеров. Т.к. ПИК-контроллеры достаточно сложные устройства - это можно сказать «маленький компьютер» и поэтому, как и любой «взрослый» компьютер требует правильной подачи и снятия напряжения питания. Подходы, которые заложены в наших головах UW3DI-шным прошлым – когда настройку П-контура проводили по цвету анодов ламп – уже не подходят к современной технике! Если вы хотите идти в ногу с техническим прогрессом – учитесь, внимательнейшим образом изучайте описания!

Желаю Удачи и 73! настойчивым в самообразовании радиолюбителям.

Описание функций управляющих кнопок.
Кнопки управления синтезатором 12шт, они объединены в поле из 12-ти, шесть (может быть до 12-ти) дополнительных кнопок служат для переключения режимов в TRX – они могут быть размещены на передней панели трансивера в любом удобном месте. Эти кнопки работают квазисенсорно, т.е. кнопки без фиксации – чтобы включить режим нужно нажать на кнопку, повторным нажатием происходит выключение. Для того чтобы понять включен режим или нет – возле каждой кнопки (режимов работы TRX) расположен светодиод, который свечением показывает включение режима. Кнопки управления частотой синтезатора имеют несколько функций. Основную функцию определяет надпись возле кнопки, дополнительно каждой кнопке присвоена цифра, девяти кнопкам диапазоны и некоторые кнопки имеют ещё и подфункцию в «Меню» о которой речь пойдёт.

Сверху приведён рисунок расположения поля из 12-ти кнопок управления частотой.

В описании кнопок первым идёт название её основной функции, т.е. то, что произойдёт при первом её нажатии, вторым идёт присвоенная цифра, третьим присвоенный диапазон при входе в функцию «BAND» и четвёртым обозначение на принципиальной схеме.

STEK,"0", К10 - извлечение частоты из стека. Имеется 5 ячеек стека, просмотреть которые можно последовательно нажимая кнопку. Перед выводом частот из ячеек стека на индикаторы кратковременно выводится надпись StEC с номером ячейки. Ввод в стек осуществляется автоматически при смене диапазона, при извлечении из ячейки памяти и при сканировании.

RIT,"1", 1,9, K11 - включение расстройки. Частота, в данный момент находящаяся на индикаторе при нажатии на кнопку, запоминается и будет использоваться на передачу. Изменяя частоту валкодером или любыми другими средствами, вводится величина расстройки. Независимо от того, останетесь ли на том диапазоне, где была включена расстройка или перейдёте на другой диапазон, при переходе на передачу синтезатор вернётся на частоту, которая была на индикаторе в момент включения расстройки. Тем самым обеспечиваются режимы SPLIT и CROSSBAND. При включенной расстройке зажигается точка после ДЕСЯТКОВ МГц. Выключается расстройка повторным нажатием на эту кнопку. При использовании ЖКИ – на него выводится надпись RIT.

FREQ,"2", 3,5, K12 – оперативное включение/выключение программного учетверения импульсов валкодера для перестройки частоты. При нажатии на эту кнопку на индикатор выводится на некоторое короткое время надпись 1n – импульсы от валкодера не умножаются, т.е. например при 60-ти зубьях диска валкодера и шаге перестройки 10Гц на оборот ручки валкода получим перестройку по частоте 600Гц. При следующем нажатии на эту кнопку на индикатор на короткое время выводится надпись 4n и произойдёт умножение импульсов валкода на 4, т.е. уже получим на оборот ручки не 600Гц, а 2400Гц. Эта достаточно удобная и востребованная кнопка умножения импульсов валкода была оставлена первой вместо кнопки ввода частоты с клавиатуры. Частоту с клавиатуры тоже можно набрать – описание ниже.

BAND,"3", 7, K13 - переключение диапазонов. При нажатии на кнопку на индикатор выводится -Band- и после нажатия на соответствующую кнопку требуемого диапазона устанавливается середина выбранного диапазона. Диапазоны присвоены кнопкам К11-К1, соответственно К11-1,9МГц, К12-3,6МГц, К13-7МГц и так далее все 9 КВ диапазонов, последняя К1-28МГц.

IN,"4", 10, К14 - сохранение текущей частоты и состояние 6-ти кнопок управления трансивером в одну из 16 ячеек памяти. При нажатии на дисплей выводится -PUSH- и ожидается нажатие кнопки с соответствующим номером ячейки в которой хотим запомнить частоту, для ввода номеров от 10 до 15 необходимо в течение секунды после нажатия цифры 1 нажать вторую цифру от 0 до 5. После ввода номера на индикаторе появится номер ячейки. В ячейке 0 хранится информация, используемая для установки начального состояния синтезатора при включении питания, т.е. можно в неё занести желаемые значения, например, шага перестройки и включения какого-либо режима в TRX, частоту, на которую перейдёт синтезатор при включении питания трансивера. Для примера – договорено с корреспондентом встретиться на частоте 21,225Мгц. Мы переводим любым способом TRX на эту частоту, чтобы было «слышнее» - включаем УВЧ, выбираем шаг перестройки которым хотим работать, далее нажимаем кнопку «IN» и кнопку ячейки «0» - установки запомнены в ячейку «0». Теперь можно выключить трансивер, при включении процессор установит все те режимы, которые мы сохранили в нулевой ячейке – включит УВЧ, частоту 21,225Мгц, шаг перестройки.

А-В, "5", 14, К15 - обмен с дополнительной частотой приёма. Это так называемый режим «второго гетеродина», т.е. вторая ручка настройки, которую UA1FA вводил в своём TRX «Охотнике за DX», только она не «вырастает» при нажатии на кнопку рядом с основной ручкой валкода, а просто «запоминается её положение». Для запоминания частот в "виртуальных" ячейках "А" и "В" - нужно настроиться на требуемую частоту и нажать эту кнопку - запоминание произошло и частота хранится в ячейке "А", соответственно частота на индикаторах "перепрыгнет" в ячейку "В", виртуально мы «переключились» на второй гетеродин. Здесь можно делать любые изменения частоты - запоминание в ячейку "В" произойдёт только когда будет повторно нажата кнопка А-В и запомнится та частота, которая была на цифровой шкале в момент нажатия на кнопку А-В. Теперь можем изменять частоту любыми способами – работаем на «гетеродине» А, но запоминание в "А" будет той частоты, которая была на индикаторе при последующем нажатии на А-В. Т.е. в ячейках "А и В" происходит запоминание двух частот, которые были на цифровой шкале в моменты нажатия на кнопку А-В. Для радистов, не использовавших в своих трансиверах синтезаторы, возможно, что такое описание работы этой кнопки не даст ясного понимания её назначения… Попробую по другому описать этот режим – представьте себе, что внутри трансивера установлены два ГПД и этой кнопкой переключается одна ручка настройки на ГПД «А» или на ГПД «В» – возможно такое сравнение даст более простое объяснение её работы. Для того чтобы было ясно на каком «гетеродине» работаем – на индикаторы выводится в режиме «А» точка возле АЛС единиц мегагерц шкалы, в режиме «В» загораются ещё три точки возле АЛС единиц, десятков и сотен герц шкалы. Помимо запоминания частот в «А» и «В» - в них запоминается и состояние 6-ти кнопок управления трансивером. Т.е. по большому счёту кнопка «А-В» обеспечивает нам, можно так сказать - «два трансивера в одном».

SСAN, "6", 18, К16 - сканирование. При нажатии на индикатор выводится -SCAn-. Имеется три подфункции сканирования (после нажатия на кнопку №6 SCAN):

• При нажатии на кнопку №8 OUT производится сканирование по ячейкам памяти 1-15 с остановками на ячейке по 3 сек.
• При нажатии на кнопку №2 FREQ производится сканирование от меньшей частоты, записанной в ячейке 1 до большей частоты записанной в ячейке 2 и обратно. При частоте в 1-й ячейке больше чем во 2-й при нажатии на кнопку №2 появляется надпись ErrOr. Сканирование возможно только в пределах одного диапазона.
• При нажатии на кнопку №3 BAND производится перестройка в текущем диапазоне от нижней границы диапазона до верхней и обратно от верхней до нижней.

Прерывание сканирования происходит при нажатии на любую кнопку, поворотом валкодера или нажатием тангенты передачи. Сканирование можно продолжить в любой момент с точки останова двойным нажатием кнопки SCAN.

R-T, "7", 21, К17 – этот режим работает при включенной расстройке (кнопке №1) – частота передачи обменивается с частотой приёма, т.е. нажали на кнопку – частота, которая была частотой передачи, станет частотой приёма, а частота приёма станет частотой передачи, второй раз нажали на кнопку – всё вернётся в исходное положение. При не включенной расстройке при нажатии на кнопку №7 появляется сообщение «SELECt» – это меню из базовых настроек, к которым можно перейти нажимая дополнительно кнопки №№1-6.
Если вы нечаянно нажали на 7-ую кнопку при не включенной расстройке (кнопке №1) и высветилась надпись «SELECt», чтобы выйти из меню нажмите снова на 7-ую кнопку. Произойдёт выход из меню без изменения существующих установок.
Перейдём к описанию установок синтезатора.

1. Коррекция ПЧ, вызывается соответствующая из трех частот опорного генератора в режимах USB, LSB, CW. Т.е. мы можем программировать три значения промежуточной частоты – при включении опорного гетеродина TRX на нижнем скате фильтра, на верхнем и при включении режима CW. Что это нам даёт? Это даёт правильные значения частоты на индикаторе при переключении на инверсную боковую полосу, при сдвиге опорного генератора в телеграфном режиме (если таковое предусматривается в трансивере). Включение требуемого запрограммированного значения ПЧ происходит автоматически при включении соответствующих режимов USB, LSB (кнопка U/L в авторском TRX) и CW. Для того чтобы правильно ввести частоты – предварительно прогреваем трансивер, частотомер и замеряем частоты опорного генератора трансивера в этих режимах с последним знаком до единиц герц. Входим в меню программирования ПЧ – нажимаем кнопку №7 – на шкале высвечивается надпись SELECt, затем нажимаем кнопку №1 (ввод первой ПЧ) – на шкале высветится уже имеющееся в памяти значение ПЧ, и вращением ручки валкодера выставляем требуемое значение, которое мы намеряли частотомером при измерении частоты опорного генератора. Скорее всего, вернее будет назвать этот режим записью не промежуточной частоты, а частот опорного гетеродина трансивера. Например – основное, «базовое» (на нижнем скате), значение частоты опорного генератора вводим при не включенных режимах USB/LSB и CW, затем включаем инвертирование боковой – в авторском трансивере эта кнопка называется U/L (это одна из 6-ти кнопок управления TRX-ом) и вводим значение частоты опорного генератора, которое было замерено частотомером при инвертированной боковой полосе. Как правило, в трансиверах с одним кварцевым фильтром инвертирование происходит перемещением частоты опорного генератора с нижнего ската кварцевого фильтра на его верхний скат. Если в трансивере предусмотрен и отдельный фильтр для приёма CW – то он чаще всего немного сдвинут по частоте относительно SSB фильтра – соответственно для включения этого режима в авторском TRX предусмотрена кнопка CW (одна из 6-ти кнопок управления TRX-ом) при нажатии которой включается и сам режим и произойдёт считывание ПЧ введённой для этого режима. Если не нужен никакой сдвиг ПЧ при переходе в режимы инвертирования боковой и телеграфа – например, если используются в трансивере отдельные фильтры на нижнюю, верхнюю боковую полосы и телеграфный не требующий сдвига опоры – то вводим одно значение ПЧ во все эти три ячейки. Никакого перевода с двоичного кода в десятичный или какого-либо высчитывания при помощи калькулятора требуемых значений при вводе ПЧ не требуется! Просто записываем цифирки со шкалы частотомера в герцах при измерении частот опорного генератора и их же потом «накручиваем» валкодом – контролируем по индикаторам шкалы синтезатора правильность «кручения». Запоминание введённых значений произойдёт по нажатию любой кнопки. Т.е. накрутив требуемое значение частоты валкодом жмём любую кнопку. Если неправильно ввели значение ПЧ – снова жмём кнопку №7 при включенном режиме трансивера в котором хотим изменить значение (USB, LSB или CW) и заново накручиваем валкодом новые цифирки. Следует заметить, что шаг перестройки валкода сохраняется и при вводе ПЧ, т.е. если требуется ввести значение до единиц герц – то следует шаг перестройки синтезатора выставить 1Гц. А если нужно значительно перестроить по частоте значение ПЧ, то нужно предварительно выбрать более крупный шаг перестройки, войти в меню ПЧ, «накрутить» ближайшее значение, запомнить его, выйдя из режима программирования ПЧ – дабы не маслать ручку валкода с шагом перестройки в 1Гц. Ну а потом, выставив шаг в 1Гц, войти снова в меню и накрутить ПЧ с точностью до единиц Гц.
   Кстати, возможность работы синтеза с несколькими введёнными ПЧ позволяет его использовать для некоторых промышленных приёмников у которых для различных диапазонов используются различные промежуточные частоты. Развиваем мысль далее – теперь очень легко можно вводить в уже имеющийся трансивер ЧМ режим, абсолютно не переживая о том какой фильтр использовать для SSB, а какой для ЧМ. Т.к. выпускаются специализированные микросхемы, как ЧМ приёмника, так и ЧМ передатчика в которых заложена первая ПЧ 10,7МГц – посему делаем отдельные платки приёмника-передатчика с фильтрами на 10,7МГц для этого режима и вводим это значение ПЧ. Дополнительный сдвиг частоты в ГУНе можно обеспечить использовав ключи микросхемы DD5 или не используемые (в авторском TRX-е) выходы QC-QH DD4. В варианте «преобразования вверх», как правило, вводится частота середины полосы пропускания первой высокой ПЧ, дабы полоса пропускания фильтра второй ПЧ попала в середину полосы пропускания первой ПЧ.

2. Сделан режим прямого ввода частоты – т.е. набирание частоты прямо с клавиатуры. Входим в меню SELECt, т.е. нажимаем №7 кнопку и затем кнопку №2 – на шкале на непродолжительно время высветится FrEG, затем все цифирки погаснут и в старшем разряде высветится «нижняя чёрточка» - приглашение на ввод частоты – кнопками клавы «топчем» требуемое значение частоты. Если частота будет введена неправильная – программа снова перейдёт в режим ожидания на ввод частоты. Не нужно забывать, что ввод частоты предусмотрен до единиц герц – поэтому и их нужно набирать на клавиатуре. Т.к. в плате индикации на АЛС используется индикация только до десятков герц, то ввод единиц герц не будет виден на шкале – т.е. кнопкой мы вводим и единицы герц и только после их ввода трансивер включится на введённой частоте. На индикаторе ЖКИ видны и герцы – поэтому будет виден их набор на шкале, но опять же – не нужно забывать, что перестройка младшего разряда шкалы герц видна только при шаге в 1Гц – поэтому при вводе с клавиатуры единиц герц и при большем шаге перестройки, младший разряд шкалы никак не отреагирует на ввод единиц герц. При вводе частоты первой цифрой вводятся сотни мегагерц, потом десятки мегагерц и так далее до единиц герц. Если нужно ввести, например частоту диапазона 40м, то вместо сотен и десятков мегагерц вводим нули. Не нужно забывать о «продвинутости» этого варианта синтеза и о том, что можно набрать частоту, например, двухметрового диапазона. При наборе частоты диапазона 136кГц – соответственно вместо всех мегагерц вводим нули. Т.к. набор частоты с клавиатуры на наш взгляд менее востребованная функция, нежели переключение режимов валкодера, поэтому ввод частоты с клавы и был «упрятан» под меню, а переключение режимов умножения импульсов валкода оставлено главной функцией 2-ой кнопки.

3. Калибровка трех внутренних констант тактового генератора, зависящих от Кдел. между ГУНом и смесителем – эти режимы нужны для точной «калибровки» опорного генератора 20МГц ПИКа при трёх различных возможных делениях частоты, которые заложены в программу, т.е. а) без деления частота проходит от ГУНа до смесителя; б) частота делится на 2; в) частота делится на 4. Пожалуйста, не путайте опорник трансивера – это гетеродин, с которого частота подаётся на детектор и опорник контроллера – это кварцевый генератор на 20МГц, расположенный рядом с ПИК контроллером. И калибровка связана с тем, что очень редко попадаются генераторы на 20МГц, чтобы на их выходе присутствовала частота ровно 20,000МГц. Выпускаемые кварцевые генераторы на 20МГц с возможностью подстройки очень редко встречаются в продаже и они очень дороги – поэтому пришлось Владимиру разработать программное «управление тактовой частотой контроллера». Коррекция осуществляется в обратном порядке – программа адаптируется к частоте, которую выдаёт используемый генератор на 20,0ххМГц. Как правило, погрешность выходной частоты генератора не превышает нескольких десятков или единиц килогерц. Калибровка производится на любом диапазоне. Предварительно выставляем какое количество делений между ГУНом и смесителем используется в трансивере. Как выставить? – см. ниже 4-ое меню – «Выбор делителя синтеза 1, 2 или 4». По умолчанию программа выставляет деление на 4. Далее входим в меню SELECt – жмём кнопку №7 и затем кнопку №3 – на шкале высвечивается GЕn и валкодом «накручиваем» требуемое значение частоты на выходе платы ГУНов. На индикаторы выводится при этой калибровке только надпись GЕn. Для получения точных значений потребуются частотомер и немного вычислений. Вначале вычисляем какое значение частоты должно быть на смесителе трансивера – это будет зависеть от принятого «расклада» частот структурной схемы трансивера. Для наглядности возьмём принятый сейчас за де-факто расклад частот когда частоты гетеродина с 20-ти метрового диапазона получаются как разность между частотой приёма и промежуточной частотой. Т.е. берём бумажку, на которой мы писали введённое значение ПЧ в меню SELECt (через кнопку №1) и вычисляем какое же у нас должно быть точное значение частоты на смесителе. Например, частота на шкале синтезатора 7.05000МГц, частота опорника трансивера 8.865315МГц – на смесителе должно быть 7.05+8.865315=15.915315МГц. Цепляем вход частотомера в любую точку между выходом платы ГУНов и смесителем, где частота уже претерпела требуемое количество делений – в нашем варианте можно прямо на смесителе, или можно брать частоту с платы ГУНов (если вы будете делать авторский вариант платы). Только не забудьте, что в описываемом варианте платы ГУНов автор уже не заботился об интересах различных конструкторов, а делал платку ГУН именно под свою основную плату трансивера, на которую требуется подавать частоту гетеродина в два раза выше требуемой. Т.е. вместо 15,915315МГц на выходе платы ГУН будет частота в два раза выше - х2=31,83063МГц. Не забудьте перед этой коррекцией выставить шаг перестройки 1Гц! Смотрим на шкалу частотомера и валкодом «подстраиваем» частоту на выходе ГУНа до расчётного требуемого нам значения. Запоминание введённой коррекции произойдёт по нажатию на любую кнопку синтезатора. Как правило, коррекция небольшая – она зависит от того насколько далеко от 20МГц написанных на коробочке генератора «улетела» реальная частота на его выходе. Ну и для самоуспокоения проверяем частоту на каком-нибудь из диапазонов с разностью между принимаемой трансивером частотой и частотой ПЧ. Например, частота на шкале 28.55000Мгц, частота опоры та же 8.865315МГц – на смесителе должно быть 28.55-8.865315=19.684685МГц. Снова нажимаем кнопку №7, затем кнопку №3 – на шкале рисует «GЕn» – крутим валкод если нужно и по достижении на шкале частотомера требуемых 19.684685МГц жмём любую кнопку клавы синтеза. Как правило, если опорник не далеко «слетел» от частоты 20МГц, то коррекция потребуется только один раз на одном диапазоне. Рекомендация проверки частот на различных диапазонах и режимах, скорее всего, связана с наличием ошибок, которые могут возникать при неграмотном пользовании и настройке, например если использовать не прогревшийся частотомер, то пока вы дойдёте до проверки частот в режиме CW, введённые первые значения базовой ПЧ «уплывут» на несколько герц. Программа проверена при различных вводимых ПЧ – погрешности именно программной не было обнаружено. И если наблюдаются какие-то значительные глюки и погрешности в частотах выдаваемых синтезатором – то в первую очередь следует «взболтать масло» в пользовательской голове, ОК? Как без частотомера проверить верность коррекции погрешности частоты опорника? Включаем диапазон 40м – крутим ручку в вещательный 41м диапазон – все вещательные станции (если это не пираты) стоят ровно через 5кГц, т.е. 7,100,0; 7,105,0; 7,110,0; 7,115,0МГц и так далее. Нулевые биения вещалок должны быть кратны этим частотам. Если, например, у вас получилось, что нулевые биения какой-то вещалки на 7,105,3МГц то коррекцию можно провести и по такой вещалке. Настраиваем приёмник валкодом на 7,105,0МГц, входим в меню коррекции – жмём кнопки №7 и №3 и верчением валкода настраиваем трансивер на нулевые биения этой вещалки – нажимаем любую кнопку – синтез автоматически запомнит внесённую коррекцию и вернётся в обычный режим. Желательно верность настройки проверить по нескольким вещательным станциям. Нужно учитывать, что эта корректировка будет верна на всех диапазонах только в том случае, если вы правильно ввели частоты опорного генератора трансивера, см. описание режима «Коррекция ПЧ». Т.к. мне уже пришлось беседовать с «умельцем» который, не установив частоты опорного генератора своего трансивера в программу (использовал те, что и были прошиты по умолчанию) при переходе с диапазона на диапазон всё время проводил коррекцию константы тактового генератора 20МГц на слух – спрашивал корреспондента какая частота, выставлял её на шкале, а погрешность убирал коррекцией. :-))

4. Выбор делителя синтеза 1, 2 или 4 «одно нажатие - один делитель» (1- напрямую без деления). В зависимости какое значение делений будет претерпевать частота с ГУНов, пока она попадёт на смеситель – это может быть вообще без деления (например, в варианте преобразования вверх), с делением на 2 (тоже преобразование вверх, но с невысокой ПЧ – военная техника – ПЧ=20-24МГц), «обычный» вариант – когда частота делится в 4 раза. Выбираем режим – жмём №7 кнопку – SELECt на индикаторе, затем №4 кнопкой выбираем требуемое нам значение. Значение выбирается последовательным нажатием кнопок №7 и №4. На шкале будут последовательно высвечиваться на непродолжительное время надписи dEL-1, dEL-2, dEL-4 – нужно остановиться когда будет высвечено требуемое значение делений. По умолчанию изначально программа выставляет деление на 4 – вариант для низких ПЧ (до 12МГц).

5. Вкл/выкл ПЧ+, если выключено – рисует на индикаторах PLUS 0 , то обычный «расклад» ПЧ+/- это режим выбора для «стандартного» преобразования – когда частота гетеродина на диапазонах ниже 20м определяется как Frx+Fпч, а на диапазонах 20м и выше как Frx-Fпч. Второй режим PLUS 1 – для варианта, когда на всех диапазонах частота гетеродина вычисляется как сумма Frx и Fпч, т.е. этот вариант нужен при преобразовании вверх и когда есть проблемы с побочными каналами приёма при низких ПЧ и хилых ДПФах. Жмём №7 кнопку и потом №5 кнопку – на шкале последовательно будут высвечиваться надписи PLUS 1 и PLUS 0 на непродолжительное время. Нужно остановиться, когда высветится требуемый режим. По умолчанию изначально программа выставляет PLUS 0 – вариант для низких ПЧ (до 12МГц).

6. Вкл/выкл учета дополнительного деления на 20м диапазоне в синтезе – этот режим нужен при использовании одного совмещённого ГУНа для 20м и 160м, когда требуется дополнительное деление на 2 частоты гетеродина на диапазоне 20м, как частный вариант - для пользователей двухплатного синтезатора. Логика работы кнопок прежняя – жмём №7 кнопку и потом №6. На шкале будут на непродолжительное время высвечиваться надписи 20bd-1, 20bd-0. Останавливаемся, когда высветится требуемый режим. Включено деление когда высветится 20bd-1. Пример – ПЧ=8,8МГц – для 160м частота перестройки гетеродина 1,8+8,8=10,6МГц и 2,0+8,8=10,8МГц. Для 20м 14,0-8,8=5,2МГц и 14,35-8,8=5,55МГц – удвоенное значение этой частоты равняется – 5,2х2=10,4МГц и 5,55х2=11,1МГц – т.е. один ГУН с выходной частотой 10,4-11,1МГц можно использовать для двух диапазонов, но для 20м нужно частоту ещё поделить на 2. Вот это дополнительное деление при потребности и учитывается в программе. По умолчанию изначально программа выставляет 20bd-0, т.е. без дополнительного деления частоты. Для двухплатного синтеза остановиться, когда высветит 20bd-1.

7. Предусмотрено введение дополнительных диапазонов. Заложены диапазоны 50МГц, 144МГц, 430МГц, 136кГц. Для их выбора жмём кнопку №3 Band, затем кнопку №0 и последовательно кнопками №№1-4 выбираем дополнительный диапазон. Последовательным нажатием на эти кнопки выбираем требуемый диапазон. Т.е. жмём №3 – на индикаторах высвечивает -Band-, далее жмём кнопку №0 – на индикаторах к надписи -Band- добавляется ещё справа 0. И при последующем нажатии кнопки №1 включится 50МГц. Если снова нажать кнопки №3 затем №0 и №2 – включится 144МГц. Кнопка №3 включит 430МГц и кнопка №4 включит диапазон 136кГц. Специальных мер на плате ГУН для включения какого либо из дополнительных диапазонов не предусматривалось. Но можем включить один дополнительный для этих целей ГУН или подключить дополнительно конденсатор к колебательной системе ГУНа (тем самым перетянуть его в требуемый диапазон перестройки) – так как есть свободный неиспользуемый выход у микросхемы дешифратора К555ИД10 расположенного на плате ГУНов – это вывод №11. И дополнительный полосовой фильтр – вывод №11 у К155ИД10 на плате ДПФов. Управление этими микросхемами идёт по шине D. При включении диапазона 144МГц и 430МГц трансивер переводится на диапазон 28МГц – это режим для подключения трансвертера. Шкала будет соответствовать частоте перестройки диапазона 28МГц, только первые три цифры соответствуют сотням десяткам и единицам мегагерц соответствующего диапазона. Т.е. например, на шкале будет 144,5055, а TRX на самом деле будет работать на 28,5055МГц. Если на шкале будет 145,6500МГц – то TRX будет на частоте 29,6500МГц. Соответственно, подключив к TRX конвертер – можно частоту будет смотреть по шкале синтезатора. При включении 136кГц и 50МГц на шкалу выводятся показания частоты этих диапазонов и «включается» №11 вывод ИД10-ых микросхем при включении 50МГц диапазона. При включении дополнительных диапазонов появляется логическая единичка на выводах DD4. При включении 50МГц появляется единичка на выводе QC №2, при включении 144МГц единичка на выводе QD №3, при включении 430МГц единичка на выводе QE №4, при включении 136кГц единичка на выводе QF №5. Этими сигналами можно включать требуемые для введения новых диапазонов узлы и блоки. Хотя выходами QC-QH можно управлять так же, как и выводами, которые идут на DD5. Для чего это нужно? Это может потребоваться для тех радистов, которым мало 6-ти управляющих шнурков с DD5-ой для переключения родов работ в трансивере. Управляются выходы QC-QH DD4 кнопками А1-А6 через меню. Т.е. чтобы воспользоваться этими режимами, нужно нажать кнопку №7 (войти в меню SELECt ) и затем требуемую из кнопок А1-А6. Выход осуществляется по повторному нажатию кнопки №7. Умощнить выходы QC-QH DD4 можно второй 74НС06 (155,555ЛН3,ЛН5). Кстати, была идея развести на плате эту вторую ЛН3, а для индикации включения режимов использовать сдвоенные в одном корпусе светодиоды (VD1-VD7). Но не удалось найти в продаже двоенные светодиоды с общим анодом диаметром корпуса 3мм. Поэтому принято решение развести на плате формирователь отрицательного напряжения на DD6, дабы задействовать всё пустующее место.

OUT, "8", 24, К18 - восстановление частоты и состояния 6-ти кнопок управления трансивером из одной из 16 ячеек памяти. При нажатии на дисплей выводится -PОР- и ожидается нажатие кнопки с соответствующим номером ячейки, для ввода номеров от 10 до 15 необходимо в течение секунды после нажатия цифры 1 нажать вторую от 0 до 5. После ввода номера на индикаторе на короткое время появится номер ячейки памяти.

Т=R, "9", 28, К19 – этот режим работает при включенной расстройке (кнопке №1) частота передачи становится равной частоте приёма, а при не включенной расстройке при нажатии на кнопку №9 на индикатор выводится -StEP- и кнопками LEFT и RIGHT выбирается нужный шаг синтезатора. Он может принимать 8 значений: 1, 10, 20, 30, 50, 100, 1000 и 5000 Гц. Запоминание выбранного шага происходит при повторном нажатии на эту кнопку.

LEFT - оперативное уменьшение частоты. Жмём на кнопку – частота перестраивается вниз.

RIGHT - оперативное увеличение частоты. Жмём на кнопку – частота перестраивается вверх.

Эти две кнопки очень удобны для быстрого перемещения по частоте – нажал, подержал и частота изменилась насколько это было нужно. Их мне не хватало при эксплуатации «буржуинов» – TS-870S, TS-570D, FT-100D, FT-817… В тех трансиверах для быстрого перемещения из конца в конец диапазона нужно или зайти в меню и выбрать более крупный шаг перестройки, затем крутнуть валкод, потом снова зайти в меню и вернуть обычный шаг или зайти в меню и там набрать требуемую частоту кнопками… – тоска однако… – сразу чувствуешь, что программы управления синтезом написаны не реальным радиолюбителем, который хотя бы несколько раз поработал в эфире на своём детище… и для такого часто встречаемого режима – как переместить частоту по диапазону – нужно несколько раз жать на разные кнопки… :-(
Скорость перестройки частоты этими кнопками зависит от установленного шага перестройки валкодера. Чем крупнее шаг перестройки – тем быстрее «бежит» частота.

Особенности применения ПИК-ов и немного информации о доводке предыдущих версий синтезаторов.
ПИК-контроллер (в особенности 648-ой) имеет особенности запуска. Как и все компьютеры - сложные микроконтроллеры требуют определённой последовательности подачи и снятия питающего напряжения.

На 4-ом выводе ПИКа напряжение должно появляться после (или одновременно) появления напруги 5В в других цепях. В различных модификациях этого синтеза 4-ый вывод или подтянут к +5В через резистор, или через диод-резистор цепочку. Если платы (это касается в основном трёхплатной версии) буду запитаны от отдельных КРЕНок – то появляется опасность неравномерного поступления напряжения +5В на платы. Поэтому следует обратить внимание на ёмкости фильтрующих конденсаторов возле КРЕНок – они должны быть одинакового номинала у различных стабилизаторов, чтобы на выходе всех КРЕНок напруга появлялась одновременно. Дабы избавить себя от такой «головной боли» - можно выкрутиться простым способом – на 4-ую ногу ПИКа подать напряжение с задержкой – для этой цели можно установить супервизор или (что проще) RC цепочку, которая сделает временную задержку подачи напряжения. Обычно это 200-100кОм и 0,33-1мкф. Т.е. с 4-го вывода на корпус припаять конденсатор, а номинал резистора R12 увеличить до 100-200кОм. Но следует помнить, что цепь 4-ой ноги ПИКа высокоомная и при выключении TRXа не следует «дрыгать» питающим напряжением, т.е. перед следующим включением дождаться разряда этого конденсатора. Даже при 200кОм и 1мкф – цепочка разрядится менее чем за 20сек.

При работе на TRX, конечно, в нормальную голову не придёт идея подёргать вилкой в розетке – дабы проверить «запускаемость» ПИКа, а вот при отладке могут возникать ситуёвины, когда конструктор дрожащей рукой тянет проводок с +5В на плату контроллера и в момент замыкания получается не сразу надёжный контакт, а серия импульсов от которых у ПИКа «заворачивает мозги» - он не «понимает» от такой серии что ж ему сделать – или опросить все кнопки-индикаторы, сравнить частоты с DDS-ки и платы ГУНов и запуститься, или просчитать все ячейки базовых установок, памяти, стека, диапазонов, состояние валкодера и выключиться… :-(

Те же проблемы могут возникнуть в момент подачи +5В на контроллер, если на 4-ой ноге не успел разрядиться конденсатор и на ней есть остаточное напряжение – где-то до +2,5-2,8В на этом выводе ПИКа контроллер воспринимает как рабочее состояние. Поэтому, когда вы спаяете синтез – подайте на него напряжение 5В от любого источника – достаточно одной КРЕН5 вначале на одну плату индикации-контроллера или одновременно на две платы индикацию и контроллер (в трёхплатной версии) соединив их входы +5В параллельно. Если не подать +12В (можно вообще плату ГУНов не подсоединять) – ничего страшного от этого не произойдёт – просто не будут работать ГУНы и не произойдёт захвата петли ФАПЧ. Но «цифра» вся будет работать. Так вот – подаём +5В одновременно на все платы – платы спаяны по контактам +5В одним шнурком (трёхплатная версия) – глядим как на индикаторах выскакивает в момент включения HELLO (если используется 648-ой ПИК) и тренируемся, нажимаем на разные кнопки. Т.е. исключаем ситуацию, когда предварительно не поигравшись с «цифрой» синтеза, вы сразу распаяете все шнурки между платами, включите, а «оно не заработает»… :-(

В принципе, ничего смертельного не произойдёт даже если вы и питанием подёргаете и RC цепочку ставить не будете – от неправильного включения-выключения ПИКа может стираться информация в ОЗУ и всего то! Т.е. придётся заново её набрать кнопками и валкодом. Это связано с тем, что в момент выключения ПИК должен успеть опросить все установки и запомнить их в ОЗУ. И если в этот момент опроса (когда ещё падает напряжение на 4-ом выводе) снова подать питание на ПИК – не успевает пройти полный цикл считывания-записи и могут возникнуть ошибки в установках ОЗУ с новым запуском. Поэтому, если после ваших «экспериментов», при включении диапазона на индикаторах рисует какой-то цифирный бред – воспринимайте это философски – Вам удалось обмануть самую свежую продукцию фирмы Микрочип - его ПИКи тоже не «подходят для резки рельсов» (анекдот про бензопилу помните? :-)) и использовании в TRXе с питанием от искрового генератора! Как переписать «бред»? Да элементарно, доктор Ватсон! – кнопками и валкодом. Быстрее всего слетают установки ПЧ – ставим самый крупный шаг и набираем валкодом требуемые ближайшие цифирки, точно накручиваем, сменив на мелкий шаг. Остальные установки – см. описание кнопок…

Если же нет полной уверенности в качестве источников питающего напряжения – следует впаять супервизор. Их различных типов очень много. Автор использует самый доступный – МС33064Р. Для нашей задачи подходят супервизоры серии МСР100-(450-485) от Microchip. Аналоги от других фирм изготовителей: DC-1810-(5-15), MC34064, MAX809L.

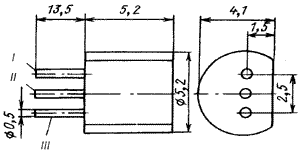

Варианты подключения супервизора могут отличаться. При применении МС33064Р на 4-ый вывод ПИКа подаём +5В через резистор 10кОм. Вывод супервизора Reset подключаем к 4-му выводу ПИКа. Вывод GND супервизора на корпус, на его вход +5В. Ниже дана внутренняя схема и распиновка МС33064Р. Нумерация выводов: I – Reset (к 4-ой ноге ПИКа); II – Vin +5В (на +5В питания ПИКа.); III – GND (корпус, земля).
