Шумовые характеристики разных синтезаторов замереные анализатором СК4-59.

Уже в который раз фотографирую экран анализатора СК4-59 на предмет шумовых характеристик того или иного синтезатора. И снова прихожу к выводу, что разрешающей способности этого прибора уже недостаточно для проведения качественных измерений такой техники. Завод изготовитель гарантирует "измерение уровней сигналов с погрешностью плюс-минус 2,5дБ до 115дБ" и "при проведении оценочных измерений до 135дБ". Один из синтезаторов отдал Владимиру UY5ID для того, чтобы он измерил "шумовую дорожку" своим С4-74 - как только он предоставит мне полную картину - выложу её на сайт. По моим измерениям в ближней зоне (в пределах 1кГц) от несущей плотность шума не выше - 120дБГц, а при отстройке в 25кГц ещё на 10дБ улучшается. По предварительной информации от Владимира - его С4-74 показал не хуже -120дБГц при отстройке на 50Гц.

Здесь картинки трёх типов синтезаторов: 89С52 - это "стандартный" синтез на ейной микрухе от UT2FW с платой ГУНов на полевиках - описание его есть в разделе сайта http://www.ut2fw.com/taxonomy/term/9; AD9851 - это прямой синтез с опорой разогнанной до 300МГц от RA6LM, с трёхконтурным диапазонным полосовым фильтром на выходе, намотанным на американовских кольцах Т50-6 (полосовики мотаны UT2FW); AD9832 - это PLL синтез который и отрабатывается в последние годы командой из двух аматеров, озабоченных этой темой… а именно UT2FW и RX6LDQ, плата ГУНов - на полевиках.
Для большей наглядности - некоторые картинки совмещены (и чего это мне стоило!!! с моими то навыками работы в фотошопе!) в одну. Созерцайте!

В названиях картинок первым идёт название синтеза, вторым - килогерц на деление прибора - т.е. ширина обзора по горизонтали. Общую полосу просмотра можно определить умножив вторую цифру на 10 - т.к. по горизонтали у прибора 10 клеток делений.

Для того чтобы увидеть картинку в "полный рост" - наступите на неё мышкой. Все картинки открываются в "новом окне" (прим. WEBMASTERа)

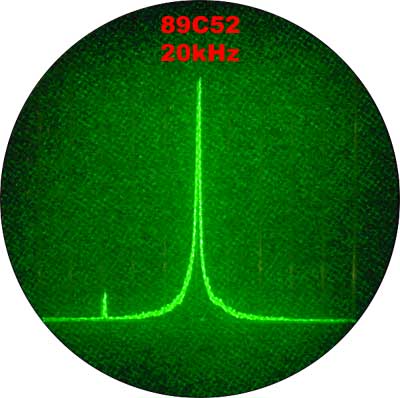

89С52-20

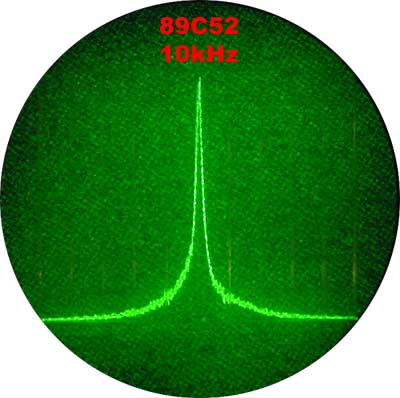

89С52-10

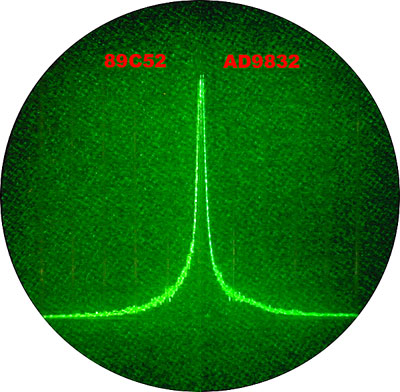

Совмещённые 89С52 и 9832

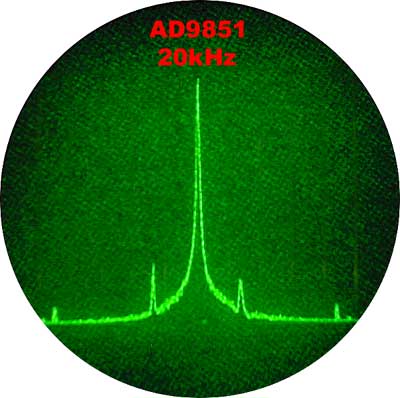

9851-20

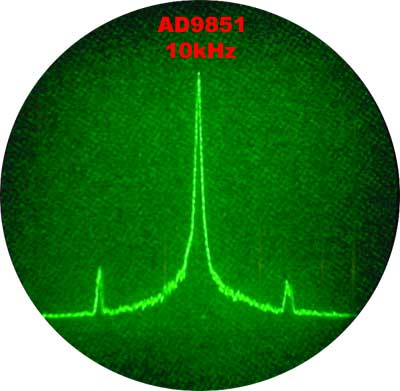

9851-10

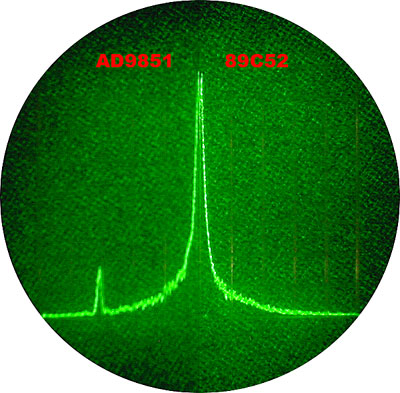

Совмещённые 9851 и 89С52

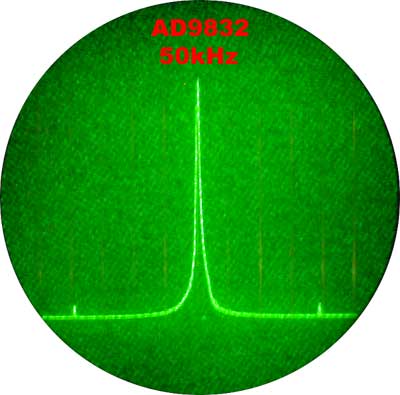

9832-50

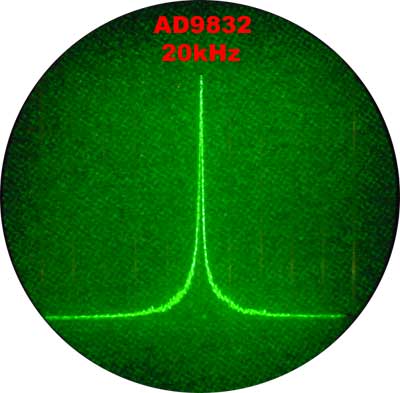

9832-20
9832-10

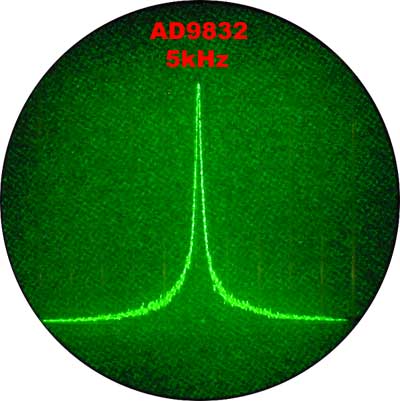

9832-5

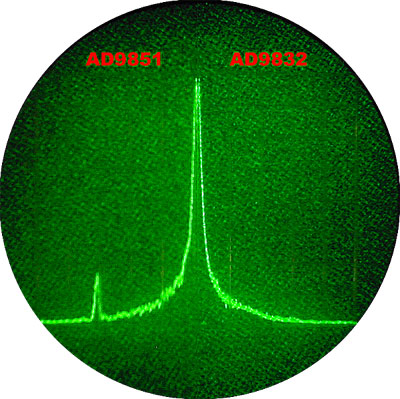

Совмещённые картинки 9851 и 9832
